Бутобетонный фундамент гост

Устройство бутобетонного ленточного фундамента

Для малоэтажных строений чаще всего используется бутобетонный ленточный фундамент, который имеет аналогичную технологию укладки, как и в классическом бетонном основании. Только этот способ предусматривает применение бутового камня, количество которого не должно превышать 40% от всего состава.

Начинается устройство фундамента с подготовки площадки под здание:

  • делается планировка и выравнивание;
  • снимается верхний слой с растительностью (примерно 5-7 см).

Обязательно проводится исследование почвы на участке и определяется уровень грунтовых вод. На основании этих данных выполняется расчет глубины закладки основания. Глубина также зависит от уровня промерзания почвы, этот показатель для разных регионов имеет отличия и может варьировать от 50 до 150 см. Ширина траншеи не должна быть меньше 35 см (в зависимости от размеров строения и толщины несущих стен).

Устройство ленточного основания из бутобетона

Технологический процесс состоит из таких этапов:

  • На дно вырытой траншеи засыпается песок («подушка») толщиной 5-10 см, который тщательно утрамбовывается.
  • Проводится укладка гидроизоляционного материала.

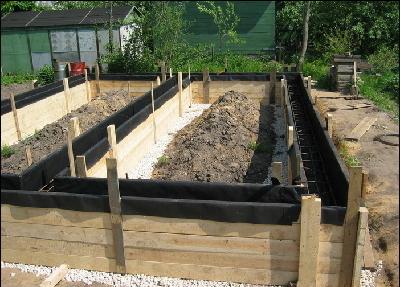

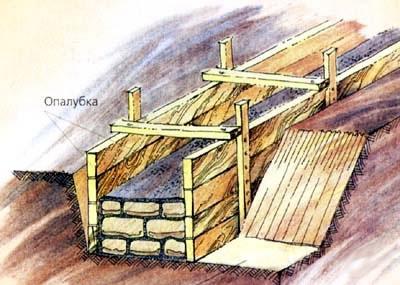

  • Монтируется деревянная опалубка с выступом над уровнем земли примерно на 25 см и больше. Для укрепления верхней части опалубки применяются деревянные распорки и стойки.

Совет! Внутреннюю часть траншеи можно утеплить листами экструдированного пенополистерола, что повысит тепло- и гидроизоляцию конструкции и обеспечит ей долговечность.

  • Заливка бетонной смеси выполняется равномерно по всей траншее на толщину примерно 15 см.
  • Второй слой может заливаться только после полного затвердевания первого, и его толщина составляет не менее 25 см. На этом этапе проводятся работы с бутовым камнем, который утапливается в бетонной массе на расстоянии 4-6 см друг от друга. Размеры камня подбираются индивидуально под параметры траншеи в соотношении 1/3.
  • Третий слой бетона заливается на полностью застывшую основу. Из смеси при помощи металлического шеста с заостренным концом или поверхностным вибратором проводится тщательное удаление воздуха. В этот слой таким же способом погружается камень бут. Количество слоев зависит от глубины основания. На завершающем этапе камни должны утапливаться так, чтобы их острые края не выступали над поверхностью.
  • Опалубка снимается, когда ленточный фундамент из бутобетона наберет нужной прочности.
  • В образовавшиеся от опалубки зазоры засыпается песок.

Какие особенности имеет бутобетонный ленточный фундамент под дом

Особенности бутобетонного ленточного фундамента:

  • Для усиления бутобетонной конструкции и чтобы исключить образования трещин застывающий раствор нужно смачивать водой один или два раза в день.
  • В соответствии ГОСТ для фундамента ленточного бутобетонного полное схватывание раствора происходит примерно через 25-36 дней, но прочность бетонный слой приобретает через 7-15 дней в зависимости от температуры воздуха окружающей среды.
  • Большой объем бетонных работ невозможно выполнить сразу, поэтому забутовка основания выполняется по частям.

Совет! Свежий не схватившийся слой раствора необходимо от дождя и снега накрывать плотной строительной пленкой или брезентом.

На всех этапах строительства необходимо обязательно соблюдать нормативы, которые разработаны на фундамент ленточный бутобетонный ГОСТ. Следует также учитывать прочность камня бут, этот показатель должен составлять 1000 кг/см2.

Бутобетонный ленточный фундамент для дома имеет следующие достоинства:

  • высокие прочностные характеристики;
  • простота укладки;
  • низкая себестоимость по сравнению с другими типами оснований;
  • долговечность.

Выводы

Делать выбор в пользу бутобетонного основания можно только при строительстве малоэтажных безцокольных зданий, а для многоэтажных домов требуется применение более мощной железобетонной конструкции.

Видео по заливке бутобетонного ленточного фундамента:

Бутобетонный фундамент

Этот выбор зависит не только от того, каков будет ваш загородный дом — к примеру с гаражом, с подвалом, погребом и тому подобным помещением — само естественное основание имеет громадное значение на выбор домовладельца.

Если Вы собираетесь строить вашу загородную виллу на песке — это вариант для одного типа фундамента, если же это глинистые грунты, не устойчивые и могут быть подвержены оползням — это совершенно другое дело. В данной статье мы не будем рассматривать строительство фундаментов с крупным заполнителем — бутобетонные фундаменты, или в простонародье фундамент из природного камня и бетонного раствора.

Опережая события и предвидя вопросы о стоимости данного типа фундамента — сразу хотел бы сказать, что данный тип фундаментов наиболее дешев по сравнению с другими типами фундаментов. Это является следствием и небольших трудозатрат (человеко-затрат и затрат машин и механизмов) и того факта, что весь технологический процесс может с легкостью протекать прямо на строительной площадке вашего будущего дома. Единственной сложностью всего процесса при возведении бутобетонных фундаментов — это поиск и доставка самого природного камня на строительную площадку.

Если и эту трудность вы преодолели, и природный камень все-таки был доставлен к вам на участок — мы приступаем к непосредственно процессу строительства самого фундамента. Начинать строительство фундамента необходимо с устройства подушки для фундамента, или фундаментной подушки.

Глубину заложения подушки фундамента следует принимать ниже глубины промерзания грунта. Эту величину следует уточнить для той климатической зоны, в которой находится ваша стройплощадка, будет находиться ваш будущий дом. Как правило, для средней полосы России эта величина составляет от 70 до 120 сантиметров. С изменение широты эта величина будет изменяться в меньшую или большую сторону. Далее согласно вашего проекта производим выемку грунта под несущие стены вашего будущего дома.

Читать еще:  Бетон марка для фундамента

Хотелось бы заметить чем хорош данный тип фундамента, что при его устройстве мы можем использовать сам грунт в качестве опалубки для устройства фундамента. Такой тип устройства называется — в «распор». Принимаем за аксиому наличие цента и воды у вас на участке. Заметим что для приготовления раствора нам понадобиться цемент — марка 500 — Д0, песок (не обязательно речной, может быть и тот, что выкопан из траншей под фундаментную подушку). Совсем без механизмов вам обойтись не получится. Элементарная бетономешалка на строительной площадке присутствовать должна обязательно — руками такой объем цемента, воды и песка вы замешать физически не сможете.

Итак, теперь поговорим о самом процессе. Замешивать песчано-цементную смесь следует в соотношении 1 — 3 (песка). Количество воды должно быть выбрано на глаз, но тут следует понимать во внимание, что если смесь будет слишком плотной и маловлажной — она не сможет заполнить все пустоты между камнями. Во время того, как вы начали замешивать бетонную смесь ваши помощники должны равномерно начать заполнять выкопанную траншею природными камнями.

Размер этих камней должен быть не большим и не маленьким. Средний размер — идеальный вариант для природного заполнителя — до 40 см в диаметре. Заливку раствора следует чередовать с заполнением природным камнем. Таким образом, мы получаем так называемый слоеный пирог из камней и растворной смеси. Эти чередования следует совмещать с трамбовкой бутобетонной подушки, с целью выдавливания наружу пузырьков воздуха, исключить образование пустот.

После того, как фундаментная подушка будет залита до уровня земли (не забываем тот факт, что мы заливали фундаментную подушку в распор) следует дождаться полного застывания. Только после этого следует мастерком и раствором цемента с песком произвести выравнивание фундамента под уровень.

После того как фундаментная подушка готова — начинаем возведение цоколя.

Бутобетонные фундаменты для малоэтажного строительства

Успех в строительстве определяется некоторыми факторами и основным является основа дома. К тому же красота, прочность и долговечность здания зависит от типа фундамента, на котором воздвигается строение. Поэтому во время принятия решения о строительстве следует тщательно изучить особенности всех основ дома и провести грамотный анализ почвы. Лишь на основе первичных данных можно начинать заливку фундамента.

Как правило, для возведения коттеджа, гаража, сараев и дачных домиков применяет бутобетон. Чем обоснован подобный выбор? Этим вопросом задаются многие. Поэтому на данном сайте вы отыщете ответы.

Преимущества бутобетонного фундамента:

1. Высокая прочность. Данный тип основы для здания можно использовать даже при строительстве двухэтажного сооружения.

2. Дешевизна материала. Ведь в раствор бетона вмешиваются щебень или камень. Заливка бутобетонной основы происходит в несколько этапов с толщиной слоев около 40 см.

3. Строительство зданий на любой почве.

4. Технологический процесс не требует высокой квалификации мастеров и особых знаний.

5. Устойчивость бутового камня к влиянию грунтовых вод, промерзанию почвы.

Условия выполнения бутобетонного фундамента своими руками

Для заливки фундамента требуется доставка используемого расходного материала. Поэтому цена на бутовый камень возрастает в разы. Оправдано использование бутобетонного фундамента лишь в тех случаях, если поблизости от места стройки располагаются места залегания камня.

Для создания смеси, готовой к заливке, потребуется 50% камней природного происхождения и столько же бетона. Для экономии финансов возможно снизить количество гравия до 40%. Казалось бы, небольшой объем, но отклоняться за рамки названных цифр не стоит. Так же нельзя добавлять камней больше положенного. Ведь в этом случае вы получите непрочный фундамент.

Так же следует знать, что летом следует укрывать стяжку бетона и камней брезентом.

Правила выбора бутового камня

В бетонную смесь разрешается добавлять некрупный камень, имеющий размеры 20х30см. Внешний вид и форма природного материала не играют большого значения. Поэтому, заметив острые концы на камнях, не отказывайтесь от заливки основы под дом.

Особое внимание следует уделить целостности и чистоте камней. Различные трещины недопустимы в фундаментной основе. А налипшая грязь оказывается непобедимым препятствием в адгезии, сцепления, камня с бетоном. Опытные строители, добиваясь высоких результатов в своей работе, увлажняют булыжники.

Не торопитесь покупать бутовые камни у первого же продавца. Для начал проверьте качество товара. Для этого следует с силой ударить по природному материалу молотком. Если камень начал крошиться или раскололся, значит перед вами некачественный материал. Звонкий же звук говорит о том, что вы видите идеальный камень для фундаментной смеси.

Этапы выполнения бутобетонного фундамента

1. Любое строительство начинается с очистки участка и анализа грунта. Так же проводится диагностика, указывающая уровень залегания воды на месте строительства.

2. Выравнивание площадки под дом. Для этого работники старательно счищают 5 см земли.

3. Создание «подушки» под бутобетонный ленточный фундамент. Как правило, для этого в траншеи засыпаются 2 слоя щебня, песка. Поверх них укладывается еще и слой гидроизоляции.

4. По ГОСТу бутобетонный фундамент, в отличии от кирпичного , возводится слоями.

4.1. Заливается первоначальный слой бетона (15 см толщиной) и выжидается время до полного высыхания смеси.

4.2. Монтаж деревянной опалубки. И снова заливается слой бетона до 25 см толщиной. Работники высыпают бутовые камни и утапливают их наполовину. При этом выдерживается расстояние в 4-5 см между природными материалами. Для данного типа работ вручную выбираются такие камни, где отсутствуют острые углы. В дальнейшем можно высыпать весь закупленный материал.

Читать еще:  Состав бетонной смеси для фундамента

4.3. Новая порция бетона толщиной 20…25 см. В нее прессуется смесь, что позволяет избежать воздушных пузырей. Только после этого снова утапливаем камни в растворе. Данные действия следует повторять многократно, пока необходимый объем бутобетонного ленточного фундамента не будет достигнут.

Состав бетонной смеси

Приготовление бетонной смеси – процесс тяжелоемкий и требует физической силы. Для его замеса под бутобетонный ленточный фундамент используется цемент с маркировкой М-500, М-400. Так же необходимо купить песок среднего размера. Идеальной пропорцией бетонной смеси является следующая: 1:3 (цемент-песок). Щебень используется средних размеров, но не более 30мм. В конце добавляется вода в таком количестве, чтобы получившаяся смесь стала пластичной.

Замес происходит в емкости высотой 10…15см и габаритными размерами 100х150см.

Чего боится бутобетонный ленточный фундамент?

Бутобетонный ленточный фундамент достаточно уязвим перед холодом. Он быстро промерзает изнутри, что ведет к появлению трещин. Избежать этого можно лишь в том случае, когда строители утепляют основу дома.

Устройство ленточного фундамента и нормативные стандарты

Ленточный фундамент считается особенно популярным при возведении строений. Представляя собой каркасную конструкцию, состоящую из бетона и арматуры, установленную сплошной линией в форме квадрата, как показано на фото, ленточный фундамент для дома имеет достаточно простой формат и недорогую стоимость возведения. Кроме того, конструкция легко превращается в цельный монолит, что гарантирует длительный срок службы и отменную прочность основы.

Применение, характеристики ленточных оснований

В понимании строительства, фундаментом является подземная часть сооружения, принимающая нагрузочную часть и передающая массу на основание (пласты уплотненного грунта). Верхняя часть конструкции, показанная на фото, служащая опорой для строений называется обрез, а нижняя, как это видно по фото, опирающаяся на основу – подошвой.

Итак, что такое ленточный фундамент? Это железобетонная полоса, пролегающая по всему размеру периметра возводимого здания. Как показано на фото, лента закладывается под все внутренние, наружные стеновые панели, при этом сохраняя форму поперечного сечения по всему периметру.

В сравнении с плитным или свайным типами оснований, технология ленточного достаточно проста, это подтверждает видео от специалистов. Но при этом конструкции свойственна повышенная трудоемкость и увеличенный расход материалов. В частности это больший объем бетона, опалубки и иногда необходимость применения специальной строительной техники, чего нет, например, в обустройстве столбчатого типа основы.

Применение ленточных оснований показано:

  1. Для строений с бетонными, кирпичными, каменными стенами, плотность которых не превышает показателя 1300 кг/м3;
  2. В случае возведения строений, оснащенных тяжелыми перекрытиями (монолит, сборный железобетон, металл);
  3. При существовании угрозы неравномерного осаждения блоков по причине неоднородности состава грунта на участке. В таких случаях ленточный фундамент срабатывает как единое целое, перераспределяя усилия и предохраняя стены дома от трещин и деформаций;
  4. В частном строении при обустройстве подвала, цокольного этажа – в этом случае стены основания, как показано на видео, образуют стеновые панели подвальных помещений.

Крайне важно при планировании строительства дома, учесть размеры и особенности конструкции, чтобы выбрать тип фундамента. Являясь основным конструктивным элементом, ленточный фундамент не терпит ошибок. Любая погрешность проекта, экономия строительных материалов, прочие нюансы грозят негативными последствиями при эксплуатации дома. Это может быть как перекос фундамента, перерасход в части материалов, так и деформации горизонтального, вертикального типа, осаживание основы с появлением трещин в несущих стеновых панелях. Посмотрите на видео, к чему приводят нарушения и ошибки в планировании основания.

Совет! При необходимости проще и быстрее заказать проектные документы на нулевой цикл у профессионалов. Составляя треть всей сметы по стоимости, работы при неверном исполнении, грозят нарушением всей постройки и лишними затратами. А в случае заключения договора, будет с кого спросить. Кроме того, подрядчик поможет не только выбрать тип, но и материалы для фундамента.

Что касается сроков службы, то ленточный фундамент для дома эксплуатируется в зависимости от материалов, использованных на строительство:

  • Монолитные бетонные или бутовые фундаменты на растворе цемента до 150 лет;
  • Фундамент из кирпича до 50 лет;
  • Сборный бетонный – до 75 лет.

Конструктивные особенности фундаментов ленточных

Ленточный фундамент подразделяется на несколько типовидов:

  1. Монолитный , как показано на фото, выполняемый сразу на площадке застройщика;
  2. Сборный , исполняемый из железобетонных блоков, размеры которых стандартны (элементы производятся промышленным образом). Как видно на фото, такие фундаменты монтируются посредством башенных кранов также на строительной площадке, однако в составе такая основа имеет подушки и бетонные блоки.

В зависимости от массивности строения, фундамент может быть мелкозаглубленный и заглубленный. Представляя все ту же конструкцию в виде ленты, опоясывающую здание по периметру, горизонтально это жесткая железобетонная основа, обеспечивающая устойчивость строения даже в условиях грунтов слабопучнистого и пучнистого типа. Преимущества очевидны:

  1. Достигается определенная устойчивость строения;
  2. Есть рациональное соотношение по прочности и экономичности;
  3. Затратная часть на ленточный фундамент составляет не 30-45% от всей стоимости строительства, а всего 18-20%.

Если смотреть на фото, то видно, что мелкгозаглубленный фундамент идеален для нетяжелых строений: деревянных, пенобетонных домов. Устраивается основа на грунтах слабой пучнистости и заглубляется не более чем на 0,7 метров.

Читать еще:  Железобетонная фундаментная плита

А вот заглубленный фундамент, как показано на фото, необходим для строений с утяжеленными стенами, перекрытиями или для тех, что возводятся на особо пучнистых грунтах. Кроме того, при плановом строительстве подвала или гаража, также лучше прибегнуть именно к этому типу фундамента, который заглубляется минимум на 30 см ниже точки промерзания грунтовых слоев. Требуя больше материала, основа гарантирует прочность и крепость строения. Но, как показано на видео, для стен внутри строений позволительно снизить глубину пролегания основы до полуметра.

Совет! Благодаря залеганию блоков ниже уровня промерзания, заглубленный фундамент не только является более прочным, но и не подвергается деформациям. Недостаток – лучше возводить основу в теплое время года, достоинство – не нужна дорогая техника, достаточно бетономешалки.

Если на участке грунт отличается сухостью, большим содержанием песка, то блоки основы допускается закладывать выше точки промерзания, однако не менее чем на 0,6 м от поверхности почвы.

Важно! Особенно вспученные грунты, а также почвы глубокого промерзания не допускают применения фундаментов ленточного типа.

Основные конструкции ленточных фундаментов можно посмотреть на фото и видео примерах. Широко применяемые в промышленном и гражданском строительстве, частных постройках и возведении хозстроений, фундаменты ленточного типа обладают такими достоинствами, как:

  • Сокращение сроков возведения постройки;
  • Возможность нагрузки достаточной массой;
  • Малый срок выдержки по окончании строительства и монтажа.

Но при этом необходимо учитывать увеличенную стоимость фундаментных работ, в сравнении с монолитными, как и необходимость применения (в частных случаях) спецтехники.

Отрицательными сторонами основания являются следующие моменты:

  1. Прочностные показатели меньше, чем у монолитного фундамента;
  2. Блоки не обладают достаточной жесткостью;
  3. Блоки невозможно усилить дополнительным армированием, только сеткой.

Совет! Для уменьшения затратной части позволена укладка блоков не встык, а с разбежкой. Это называется прерывистым фундаментом, как показано на фото, основание поможет сэкономить до 25% элементов, что сказывается на себестоимости строительных работ.

Нормативы и стандарты ГОСТ

Требования к материалам, из которых может состоять ленточный фундамент, указаны в ГОСТ 13580 85, кроме того, есть ряд СНиП, устанавливающий стандарты на проектные документы, основание и земляные сооружения. Однако только ГОСТ 13580 85 на ФЛ (фундаментные плиты) с точностью объясняет применение, размеры, условия монтажа, а также параметры материалов.

Согласно ГОСТ на плиты фундамента ФЛ, элементы применимы в ленточных сборных основаниях подземного типа для ряда строений. Предназначение элементов – увеличение площади опоры за счет расширенной площади основного фундамента. ГОСТ указывает температурные и сейсмические пределы ФЛ: не более 9 баллов для возводимых конструкций при температуре до – 40 градусов Цельсия.

Важно! При соблюдении СНиП 2.03.01-84, СниП 2.03.11-85, где объяснены дополнительные способы защиты от температурных и агрессивных воздействий, можно применять ФЛ данного типа для обустройства ленточного фундамента.

Маркировка и обозначение ФЛ также указываются в ГОСТ 13580 85: маркировка представляет собой буквенно-циферное обозначение, разделяемое знаками препинания.

  1. Первая группа – это наименование продукции, округленные размеры ФЛ плит;
  2. Вторая – отношение к одной из групп ФЛ по несущей способности;
  3. Третья обозначается арабскими или прописными буквами и входит в маркировку ФЛ для уточнения других конструктивных характеристик. Например, по ГОСТ 13580 85 необходимо смотреть величину проницаемости бетона: Н – нормальная, П – пониженная, О – особо низкая.

Совет! Нанесенная маркировка, в которой указано соответствие ФЛ стандартам ГОСТ 13580 85 находится на боковых или торцевых поверхностях граней изделий из железобетона.

Возможные ошибки при проектировании и обустройстве фундаментов ленточного типа

В случае отступления от правил ГОСТ 13580 85, невыполнении требований СНиП ошибки отрицательно скажутся на прочности любого типа фундамента:

  1. Выполнение изыскательских работ не учитывает свойства грунта, в частности параметры пучнистости и просадки.
  2. Не определен уровень залегания грунтовых водоносных слоев, не учтена глубина промерзания, требуемая по ГОСТ 13580 85.
  3. В период производства работ применялись строительные материалы ФЛ или смеси качеством ниже, чем указано в СНиП, например:
  • меньшая марка цемента;
  • добавлено больше воды;
  • промесс бетонно-песчаной смеси с землей;
  • использованы расколотые фундаментные блоки;
  • разрез арматуры для армирования малого диаметра.

К появлению трещин и перекосов приводят следующие недостатки в работе:

  • неправильный вынос осей, при котором углы строения перекосились;
  • не выдержаны размеры котлована;
  • не выдержана толщина подушки, что также регламентируется ГОСТ 13580 85 и СНиП 2.03.11-85;
  • забыли облицевать гидроизоляцией подушку под бетон, из-за чего вода просочилась в грунт, и ленточный фундамент ухудшил свои прочностные показатели;
  • не выдержан температурный режим, особенно зимой, вследствие чего на разрез бетон не прогрет, а значит, снижена прочность основы;
  • раннее снятие опалубки;
  • сбита или повреждена гидроизоляция при обратной засыпке котлована (ее необходимо обратно приставить или облицевать основу заново).

Такие ошибки приводят к уменьшению прочности и снижению качества основы, а значит, срок эксплуатации строения будет недолгим. Чтобы уберечь себя от ошибок, достаточно лишь правильно выбрать плиты ФЛ, соблюсти размеры проектов и просмотреть видео-уроки от профессионалов, где показаны типовые операции при возведении фундаментов.
