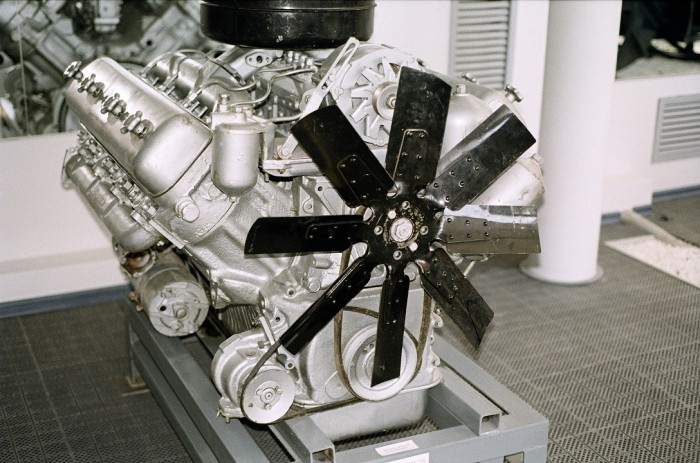

Двигатели ЯМЗ-236 и ЯМЗ-238 при точном выполнении всех требований завода-изготовителя безотказно работают длительный срок без ремонта с высокой экономичностью. В эксплуатации боль­шинство неисправностей двигателей ЯМЗ появляется оттого, что при ра­боте на автомобилях и других машинах не соблюдаются элементар­ные правила эксплуатации и технического обслуживания.

Для обеспечения бесперебойной работы двигателя ЯМЗ водитель, моторист, механик и все лица, связанные с его обслуживанием, должны внимательно изучать и точно выполнять правила и требо­вания, изложенные в инструкции по уходу за двигателем, знать устройство двигателя, назначение его деталей, узлов и агрегатов и происходящие в нем процессы, содержать двигатель в чи­стоте, не производить без надобности разборку узлов и агре­гатов.

Техническое обслуживание двигателя ЯМЗ заключается в ежеднев­ной и периодической проверке его состояния, очистке, смазке, под­тяжке соединений и регулировке его узлов и агрегатов.

Техническое обслуживание двигателя ЯМЗ производится по планово-предупредительной системе после того, как двигатель проработает установленное количество моточасов. Для двигателя ЯМЗ, установлен­ного на автомобиле, периодичность технического обслуживания зависит от пробега автомобиля в соответствии с действующим «Поло­жением о техническом обслуживании и ремонте подвижного состава автомобильного транспорта», исходя из характеристики условий эксплуатации и средних скоростей движения автомобиля.

Техническое обслуживание двигателя ЯМЗ в зависимости от перио­дичности и объема выполняемых работ подразделяется на следующие виды:

1. ежедневное техническое обслуживание (ЕО);
2. первое техническое обслуживание (ТО-1);
3. второе техническое обслуживание (ТО-2).

Ежедневное обслуживание двигателя ЯМЗ проводится один раз в сут­ки по окончании суточной работы.

Первое техническое обслуживание проводится через каждые 50 часов работы двигателя или через 1000-1800 км пробега автомо­биля.

Второе техническое обслуживание необходимо проводить через каждые 250 часов работы двигателя или через 5000-9000 км пробега автомобиля.

При работе автомобиля в особо тяжелых условиях эксплуатации (например, по горным или неисправным грунтовым дорогам, в карь­ерах, котлованах, лесоразработках и других условиях с повышен­ным маневрированием) периодичность обслуживания ТО-1 и ТО-2 по пробегу автомобиля следует уменьшать, исходя их фактического числа моточасов работы двигателя.

Ни в коем случае не допускается отменять очередное ТО, изме­нять его сроки, экономить на обслуживании или подменять техни­ческое обслуживание ремонтами.

Устройство двигателя ЯМЗ 238

Перед началом ремонта следует разобраться в устройстве газораспределительного механизма (ГРМ) двигателя ЯМЗ 238. Именно он отвечает за своевременный впуск рабочей свечи в цилиндр и выпуск отработанных газов из камеры сгорания.

Основными конструктивными элементами ГРМ являются распределительный вал, толкатели, штанги толкателей, клапаны и коромысла (рисунок 1).

Рисунок 1. Устройство газораспределительного механизма ЯМЗ 238

Главным рабочим механизмом системы является распределительный вал. Его кулачки подают передают импульсы на толкатели. Они воздействуют на клапаны, которые возвращаются на исходную позицию с помощью пружин.

Правильная регулировка клапанов ЯМЗ 238 поможет наладить оптимальный режим подачи топлива и полный вывод отработанных газов. Благодаря этому продлевается срок эксплуатации двигателя и достигается оптимальный размер топлива.

Общие сведения Газон Next с 2014 года

Вид справа

Вид слева

Двигатель ЯМЗ-53441 представляет собой модификацию базового двигателя 5340 – четырехцилиндрового рядного четырехтактного дизельного двигателяс турбонаддувом производства ОАО «Автодизель».

Двигатель ЯМЗ-53441 и его комплектации для автомобилей ГАЗ изготовлены в исполнении УХЛ по ГОСТ 15150-69 и рассчитаны на эксплуатацию при температурах окружающего воздуха от минус 50 до плюс 50°C, относительной влажности воздуха до 98% при плюс 25°С, запыленности воздуха не более 0,4г/м³ и в районах, расположенных на высоте до 1500 м без снижения мощностных, экономических и других показателей и до 4500 м над уровнем моря с соответствующим снижением мощностных, экономических и других показателей.

Примечание:
Верхнее отклонение массы двигателя плюс 2%. Нижнее отклонение массы не ограничивается.

Скоростная характеристика двигателя ЯМЗ-5344:

Ме – крутящий момент брутто; Nе – номинальная мощность брутто; ge – удельный расход топлива; n – частота вращения коленчатого вала.

Поперечный разрез двигателя

Продольный разрез двигателя

Требования безопасности при эксплуатации двигателя

При эксплуатации двигателя необходимо соблюдать следующие ниже требования безопасности. Помните, что соблюдение техники безопасности необходимо прежде всего для Вас.

• Внимательно изучить настоящее руководство по эксплуатации двигателя, прежде чем приступить к его эксплуатации.
• Перед началом работы осмотреть двигатель, убедится в его исправности и только тогда приступать к его запуску. Для облегчения запуска при низких температурах запрещается пользоваться открытым пламенем для прогрева трубопроводов и масла в поддоне двигателя.
• Заправку топливом и маслом производить с помощью насосной установки, оборудованной фильтром тонкой очистки.
• Ежедневно проверять состояние трубопроводов и соединений. Не допускать подтеканий топлива и масла. Своевременно очищать и вытирать все части двигателя.
• Во время пуска и работы двигателя не допускать к нему посторонних лиц.
• Во время пуска, работы и после остановки двигателя запрещается останавливать крыльчатку вентилятора с помощью каких-либо подручных средств.
• Не смазывать, не регулировать и не обтирать работающий двигатель.
• Запрещается проводить работы с топливной аппаратурой и электрическими цепями форсунок при работающем двигателе. Это очень опасно!
• При выполнении работ по техническому обслуживанию, осмотру и ремонту пользуйтесь низковольтным освещением до 36В.
• Запрещается прогревать двигатель в закрытых помещениях с плохой вентиляцией во избежание отравления угарным газом.
• При проведении технического обслуживания использовать только исправный инструмент, соответствующий своему назначению.
• При перегреве двигателя крышку заливной горловины в системе охлаждения открывать в рукавицах, соблюдая осторожность, т. к. может произойти выброс горячей воды и пара.
• Избегать возможности получения ожогов при сливе масла. Помните, что ожоги от масла носят химический характер.
• Помните, что этиленгликолевые жидкости и «Тосол» ядовиты при попадании внутрь организма.
• При тушении разлитого воспламенившегося топлива применять огнетушители, засыпать пламя песком, накрыть асбестовым одеялом, войлоком или брезентом. Не заливать пламя водой.
• При проведении электросварочных работ непосредственно на автомобиле с целью предотвращения выхода из строя электронной системы управления, а также реле-регулятора необходимо отключить выключатель «массы» и отсоединить провод с клеммы «+» генератора. Провод массы сварочного аппарата должен быть подсоединен в непосредственной близости от сварного шва.
• Принять меры, исключающие попадания искр и брызг расплавленного металла, образующихся во время сварки, на жгуты электропроводов, топливные трубопроводы и другие детали и узлы двигателя, подверженные тепловому повреждению.

Внимание:
Двигатели оборудованы электронной системой управления с защитой от превышения допустимых частоты вращения, температуры охлаждающей жидкости и снижения давления масла. В случае аварийной ситуации останов двигателя осуществляется автоматически.

Возможные неисправности и методы их устранения

Некорректная работа ТНВД дизельного двигателя может выражаться в следующих признаках:

• Отклонение показателя расходования горючего от нормы;
• Появление отработавших газов черного цвета;
• Повышенный уровень шума при работе силовой установки;
• Потеря мощности;
• Плохой запуск силовой установки.

Основной причиной возникновения неисправностей является плохое качество солярки. В рабочей смеси плохого качества присутствуют мелкие абразивные частицы. Они негативно влияют на нагнетательные элементы и распылители двигателя внутреннего сгорания.

Некорректная работа ТНВД может быть вызвана неправильной регулировкой узла. Для выявления неисправностей потребуется провести диагностику. Самостоятельно диагностировать неисправности невозможно. Для этого необходимо специализированное оборудование и технические знания. После правильной настройки ТНВД двигатель будет отвечать всем необходимым требованиям.

Для устранения неисправностей необходимо заменить изношенные части. Замену комплектующих осуществляют квалифицированные специалисты. Устройство устанавливают на предусмотренный для этого стенд. После чего осуществляют диагностику и выполняют все необходимые регулировки.

Неполадки могут возникнуть в результате сбоя в электронной системе управления. Для устранения потребуется прошить электронный блок управления. При прошивке программируется процессор электронного блока управления. Для этого используется специализированное программное обеспечение.

ВАЖНО: Прошивку электронного блока управления следует доверить высококвалифицированным специалистом. Неправильно проведенная процедура может привести к выходу устройства из строя и необходимости его полной замены.

Как установить топливный насос ТНВД (4УТНИ-1111005-20) на тарктор МТЗ с двигателем Д-240. Устройство и ремонт ТНВД МТЗ (Д-240)

• Печать
• Электронная почта

В данной статье МЫ рассмотрим как установить топливный насос ТНВД (4УТНИ-1111005-20) на тарктор МТЗ с двигателем Д-240, а также его устройство, принцип действия, возможные неполадки и пути их устранения. Топливный насос МТЗ Д-240 имеет маркировку 4УТНИ-1111005-20 и рядное конструктивное исполнение с шлицевой втулкой. Топливный насос МТЗ-80 ТНВД 4УТНИ-1111005-20 изготовлен одним узлом (одним агрегатом) четырех плунжерного образца, и оборудован ручным подкачивающим насосм именуемом в простонароде «солдатик». Основная задача топливного насоса МТЗ-80 — это перекачка солярки из топливного бака трактора через фильтры тонкой и грубой отчистки в камеру сгорания двигателя Д-240. Конструкция топливного насоса МТЗ ТНВД 4УТНИ-1111005-20 относительно проста, и насчитывает примерно семьдесят деталей.
И если разобраться теоритически в принципе его работы, то совсем не сложно самому его ремонтировать, и проводить техническое обслуживание.

Технические характеристики топливного насоса МТЗ ТНВД (4УТНИ-1111005-20)

Пошаговая инструкция по установке топливного насоса на тракторы МТЗ-80 и МТЗ-82:

1. Снять корпус с отверстия в переднем щите распределения.

2. Определить положение широкого зуба шлицевого фланца шестерни привода топливного насоса и вставить шлицевую втулку топливного, насоса в шлицевую шайбу шестерни привода насоса.

3. Закрепить болтами на двигателе топливный насос.

4. Присоединить тягу управления подачей топлива к рычагу регулятора так, чтобы при крайнем заднем положении рычага управления подачи топлива рычаг регулятора занимал положение, соответствующее наибольшей подаче топлива.

5. Присоединить топливопроводы высокого давления к штуцерам форсунок и головки насоса согласно порядку работы двигателя.

6. Подсоединить топливопроводы к насосу,

7. Открыть расходный кран, заполнить систему питания двигателя топливом.

8. Прокачать топливо насосом ручной подкачки до появления из сливной трубки струи топлива без пузырьков воздуха.

9. Закрыть продувочный вентиль и завернуть рукоятку насоса ручной подкачки.

Проверка угла начала подачи топлива.

1. Отсоединить топливопровод высокого давления от штуцера первой секции топливного насоса.

2. Навернуть на штуцер с помощью гайки моменто- скоп.

3. Установить на корпус водяного насоса стрелку- указатель так, чтобы ее конец находился у наружной поверхности шкива вентилятора.

4. Проверить положение рычага управления подачей топлива на максимальную величину.

5. Прокачать дизельное топливо насосом ручной подкачки, открыв продувочный вентиль.

6. Удалить часть топлива из трубки моментоскопа.

7. Вывернуть установочную шпильку из отверстия и вставить ее не нарезанным концом в то же отверстие до упора.

8. Медленно вращать коленчатый вал за рукоятку по часовой стрелке до тех пор, пока шпилька не войдет в углубление. Это будет соответствовать положению поршня первого цилиндра, при котором он не дойдет до в. м. т. на величину угла опережения подачи.

Сделать метку на поверхности шкива против конца стрелки указателя.

9. Провернуть коленчатый вал против часовой стрелки на ‘/в оборота и затем, вращая по часовой стрелке, следить за положением уровня топлива в моментоскопе.

Когда начнется подъем топлива в стеклянной трубке моментоскопа, прекратить вращение коленчатого вала. Стрелка-указатель должна совпасть с меткой на поверхности шкива. При несовпадении стрелки указателя с меткой необходимо отрегулировать угол опережения подачи.

10. Снять моментоскоп, установить на штуцер первой секции насоса топливопровод высокого давления и убрать стрелку-указатель.

Сборочная схема топливного насоса Д-240 МТЗ (4УТНИ-1111005-20)

1 — корпус насоса; 2— упорная шайба пружины амортизатора; 3—стакан подшипника; 4 — пробка-заглушка; 5— подкачивающий насос; 6 — поворотный угольник с трубками подвода топлива из фильтра-отстойника и из канала корпуса насоса; 7 — эксцентрик кулачкового вала; 8 — кулачковый вал; 9— шайба с регулировочными прокладками; 10— маслоотражатель; 11 — самоподжимной каркасный резиновый сальник; 12 — пробка корпуса насоса; 13 — плита крепления топливного насоса к двигателю; 14 — каналы для подвода масла к шестерне привода насоса; 15 — трубка для слива масла из масляной ванны; 16 — установочный фланец; 17 — шлицевая втулка кулачкового вала; 18 — гайка шлицевой втулки; 19 — ось ролика толкателя; 20 — ролик толкателя с втулкой; 21 — корпус толкателя; 22 — регулировочный винт толкателя; 23 — нижняя тарелка пружины плунжера; 24 — пружина плунжера; 25 — верхняя тарелка пружины плунжера; 26 — поворотная втулка; 27 — зубчатая рейка; 28 — зубчатый венец поворотной втулки; 29 — пробка-заглушка канала отвода топлива; 30 — пробка-заглушка топливоподводящего канала; 31 — плунжер; 32 — гильза плунжера; 33 — прокладка нажимного штуцера; 34 — седло нагнетательного клапана; 35—нагнетательный клапан; 36 — пружина; 37 — нажимной штуцер; 38 — зажимы (передний и задний); 39 — Сливная трубка; 40 — крышка смотрового люка; 41 — трубка подвода топлива из фильтра тонкой очистки; 42 — топливоподводящий канал; 43 — пружина перепускного клапана; 44 — перепускной клапан. 45 — топливоотводящий канал; 46 — регулятор; 47 — пробка маслозаливной горловины; 4Н — пробка для слива масла; 49 — канал для сообщения масляных ванн топливного насоса и регулятора.

Устройство и принцип действия топливного насоса Д-240 МТЗ Беларус (4УТНИ-1111005-20)

Тракторный насос для МТЗ 80 именуют УТН-5. Он сделан из надёжного алюминиевого сплава. А выпускают их в разных вариациях монтажа, существует левое и правое исполнение. Это зависит от конструкции и свойств крепежа. По всей длине корпуса он разделяется на две полости. Это происходит благодаря перегородке. Внизу имеется вал с приводом насоса, а вверху — составные секции данного насоса.

Подетальную конструкцию ТНВД мотора Д-240 рассмотрим дальше. Насос для топлива с регулирующим механизмом имеет следующие элементы: нажимной штуцер, клапан нагнетательный, седло клапана, плунжер и соответствующую втулку, поворотную втулку, венец с зубьями, тягу рейки, крышку регулятора, корпус корректора, шток корректора, корпус регулятора, пяту, оси грузика, пяты и рычага, соединительную муфту, грузики регулятора, ступицу грузиков, сухарь амортизатора, стакан для подшипника, маслоотражатель, вал с кулачком, заглушку, фланец крепления насоса для подкачивания, плиту для крепежа, шлицевую втулку, фланец для установки, роликовый толкатель, нижнюю тарелку пружины, рейку с зубчатой передачей, топливоотводящие каналы, корпус перепускного клапана, отверстие для подачи солярки, шариковый клапан, топливные каналы, отсечное отверстие, штифт, впускное отверстие плунжерной втулки, крышку люка. Как любой насос, ТНВД в своей конструкции имеет шайбы, зажимы, основной и вспомогательные рычаги, болты разного назначения, шарикоподшипники, пружины, пробки, гайки, прокладки, трубки для передачи топлива, разнообразные винты для стягивания и регулировки. Не существует в природе насоса без корпуса и отверстия для масла, не встречаются насосы без эксцентрика для подкачивания топлива.

Принципиальная схема топливной аппаратуры МТЗ, Принципиальная схема топливного насоса Д-240 МТЗ-80МТЗ-82 Беларус (4УТНИ-1111005-20)

В питательную систему дизельного двигателя входят: воздухоочиститель, глушитель, воздушный фильтр, электрофакельный подогреватель с топливным бачком, впускной коллектор, различные трубки — дренажные и высокого давления, горло для заливки горючего, топливные баки, краник для слива, фильтры тонкой и грубой очистки солярки, регулятор топливного насоса, подкачивающий насоса, топливный насос, форсунки, выхлопной коллектор, фильтрующие приспособления разного назначения. В самом высшем месте УТН-5 имеются продольные каналы, соединяющие его с фильтром тонкой очистки и с системой подкачки насоса, в который встроен пропускной клапан.

Принцип действия топливного насоса ТНВД МТЗ-80, МТЗ-82 Беларус (4УТНИ-1111005-20)

Насос для подкачивания крепится к корпусу основного насоса. К штуцерам присоединён топливопровод, через который под большим давлением подаётся горючее к форсункам. Насос приводится в действие от шестерни коленчатого вала. Если насос уже ремонтировался, то после очередной сборки и разборки надо тщательно сверять угол соединений шестерен. В противном случае, при ошибочном наклонении, обеспечены будут перебои в работоспособности. Градус наклона должен быть строго 22°30″. Проверить его лучше, обратившись к опытному мотористу.

Как выставить зажигание на тракторе МТЗ с двигателем Д-240

Перед началом надо убедиться, что запирающий конус плотно прилегает, а давление насосной секции соответствует норме. Вращаем коленчатый вал и передвигаем регулятор до того момента, пока стрелка на манометре не будет показывать 15 МПа. Мотор после этого глушат, подачу топлива останавливают регуляторным рычагом. Если давление на манометре падает за десять секунд, клапан исправен.

Для регулировки точного угла момента поступления топлива надо крутить в разные стороны регулировочный болт. Один виток уменьшает или увеличивает обороты коленвала примерно на 40 оборотов. Раскручивая болт — мощность насоса уменьшается, закручивая — увеличивается.

Полезные советы по эксплуатации топливного насоса ТНВД МТЗ-80, ТНВД МТЗ-82 Беларус (4УТНИ-1111005-20)

Логическим методом можно просчитать, что, увеличивая подачу количества топлива в камеру сгорания становится больше и крутящий момент. А это повышает мощность двигателя и его скорость.

Смена моторного масла в устройстве УТН-5 нужна только после демонтажа и ремонтных работ. При обычном режиме эксплуатации этого делать не стоит. Моторного масла требуется всего 150-200 миллилитров, заливку осуществляют через картер ТНВД.

Фото топливного насоса ТНВД МТЗ-80, МТЗ-82 Беларус (4УТНИ-1111005-20)

Конструкция ТНВД трактора МТЗ 80

Тракторный насос для МТЗ 80 именуют УТН-5. Он сделан из надёжного алюминиевого сплава. А выпускают их в разных вариациях монтажа, существует левое и правое исполнение. Это зависит от конструкции и свойств крепежа. По всей длине корпуса он разделяется на две полости. Это происходит благодаря перегородке. Внизу имеется вал с приводом насоса, а вверху — составные секции данного насоса.

Подетальную конструкцию ТНВД мотора Д-240 рассмотрим дальше. Насос для топлива с регулирующим механизмом имеет следующие элементы: нажимной штуцер, клапан нагнетательный, седло клапана, плунжер и соответствующую втулку, поворотную втулку, венец с зубьями, тягу рейки, крышку регулятора, корпус корректора, шток корректора, корпус регулятора, пяту, оси грузика, пяты и рычага, соединительную муфту, грузики регулятора, ступицу грузиков, сухарь амортизатора, стакан для подшипника, маслоотражатель, вал с кулачком, заглушку, фланец крепления насоса для подкачивания, плиту для крепежа, шлицевую втулку, фланец для установки, роликовый толкатель, нижнюю тарелку пружины, рейку с зубчатой передачей, топливоотводящие каналы, корпус перепускного клапана, отверстие для подачи солярки, шариковый клапан, топливные каналы, отсечное отверстие, штифт, впускное отверстие плунжерной втулки, крышку люка. Как любой насос, ТНВД в своей конструкции имеет шайбы, зажимы, основной и вспомогательные рычаги, болты разного назначения, шарикоподшипники, пружины, пробки, гайки, прокладки, трубки для передачи топлива, разнообразные винты для стягивания и регулировки. Не существует в природе насоса без корпуса и отверстия для масла, не встречаются насосы без эксцентрика для подкачивания топлива.

Схема топливного насосс с регулятором

В питательную систему дизельного двигателя входят: воздухоочиститель, глушитель, воздушный фильтр, электрофакельный подогреватель с топливным бачком, впускной коллектор, различные трубки — дренажные и высокого давления, горло для заливки горючего, топливные баки, краник для слива, фильтры тонкой и грубой очистки солярки, регулятор топливного насоса, подкачивающий насоса, топливный насос, форсунки, выхлопной коллектор, фильтрующие приспособления разного назначения.

В самом высшем месте УТН-5 имеются продольные каналы, соединяющие его с фильтром тонкой очистки и с системой подкачки насоса, в который встроен пропускной клапан.

Описание способа действия УТН — 5

Насос для подкачивания крепится к корпусу основного насоса. К штуцерам присоединён топливопровод, через который под большим давлением подаётся горючее к форсункам. Насос приводится в действие от шестерни коленчатого вала. Если насос уже ремонтировался, то после очередной сборки и разборки надо тщательно сверять угол соединений шестерен. В противном случае, при ошибочном наклонении, обеспечены будут перебои в работоспособности. Градус наклона должен быть строго 22°30″. Проверить его лучше, обратившись к опытному мотористу.

Проверка и регулировка насоса

Перед началом надо убедиться, что запирающий конус плотно прилегает, а давление насосной секции соответствует норме. Вращаем коленчатый вал и передвигаем регулятор до того момента, пока стрелка на манометре не будет показывать 15 МПа. Мотор после этого глушат, подачу топлива останавливают регуляторным рычагом. Если давление на манометре падает за десять секунд, клапан исправен.

Для регулировки точного угла момента поступления топлива надо крутить в разные стороны регулировочный болт. Один виток уменьшает или увеличивает обороты коленвала примерно на 40 оборотов. Раскручивая болт — мощность насоса уменьшается, закручивая — увеличивается.

Технические советы

Логическим методом можно просчитать, что, увеличивая подачу количества топлива в камеру сгорания становится больше и крутящий момент. А это повышает мощность двигателя и его скорость.

Смена моторного масла в устройстве УТН-5 нужна только после демонтажа и ремонтных работ. При обычном режиме эксплуатации этого делать не стоит. Моторного масла требуется всего 150-200 миллилитров, заливку осуществляют через картер ТНВД.

Тюнинг

Тюнинг мощных дизельных моторов, устанавливаемых на большегрузные транспортные средства, принципиально отличается от тюнинга дизельных моторов легковых автомобилей.

Основная задача тюнинга силовых агрегатов грузовиков связана не с повышением их мощности, а направлена на уменьшение естественного износа деталей моторов и компенсацию потерь, связанных с применением некачественного отечественного дизельного топлива.

Эффективно бороться с этими факторами помогают новейшие разработки отечественной промышленности, среди которых можно выделить:

1. Магнитные и магнитоэлектрические активаторы топлива.
2. Вихревые озонаторы воздуха.

Использование этих устройств позволяет:

• уменьшить износ поршневой группы силового агрегата на 20-30%;
• повысить надежность запуска и стабильность работы мотора в зимнее время года;
• улучшить полноту сгорания дизельного топлива, что приведет к экономии топлива на 20-30%; повышению мощности силового агрегата; существенному снижению дымности и токсичности выхлопа.

За счет изложенного значительно увеличится срок службы дизельного мотора без поломок и значительного износа.
