Приветствую вас, читатель моего сайта ceshka.ru!

В этой статье я хочу рассказать вам как регулируется напряжение у силового трансформатора 110/10 кВ- под нагрузкой.

Для тех кто вообще не в теме объясняю о чем вообще идет речь.

Электроэнегрия от электростанции (АЭС, ТЭЦ, ГРЭС и т.п.) передается по опорам воздушных линий на многие сотни километров к подстанции (я буду вести речь о подстанции 110 000 Вольт), где установлены понижающие трансформаторы – очень большие и очень мощные.

Эти трансформаторы понижают напряжение (в моем примере до 10 000 Вольт) и передают электроэнергию дальше, но уже на более короткое расстояние- в пределах 10-40км до следующего понижающего трансформатора, который преобразует уже высокое напряжение 10 кВ в низкое трехфазное напряжение 400 Вольт, которое и идет по проводам к нам в дома.

Так вот, к трансформатору 110/10 кВ, установленному на подстанции, присоединяется очень много нагрузки- это может быть целый сельский район или часть большого города.

Нагрузка в течении дня и в течении времен года постоянно меняется и очень сильно.

Например в зимний период многие сельские жители обогреваются электрокотлами , поэтому потребляемый ток гораздо больше чем летом.

Или есть утренние и вечерние часы максимума нагрузок когда люди просыпаются или наоборот приходят с работы, включают электроприборы- потребление электроэнергии сильно возрастает. В течении дня нагрузка снижается и иногда даже в разы меньше чем утром или вечером.

Принцип работы и цели применения

Принцип работы симисторного регулятора основан на особенностях полупроводниковых приборов, которые ограничивают амплитуду переменного тока с одновременным снижением мощности в нагрузке. При заданной частоте сетевого напряжения регулировать этот показатель удается в небольших пределах (не более 20-30%).

Качество и глубина регулировки зависят от схемы управления работой симисторных элементов, которая предполагает различные исполнения.

В простейших случаях она состоит из нескольких дискретных элементов: диодов, развязывающего трансформатора, резисторов и конденсаторов. В более сложных устройствах функцию регулирующего модуля выполняет микросхема или микропроцессор. В соответствии со способом управления симисторами возможны различные методы изменения величины мощности, отдаваемой в нагрузку. Наиболее распространенный способ, позволяющий эффективно, с минимальными потерями, делать это – воздействие на фазу преобразуемого напряжения. В соответствии с изменяемым параметром этот метод называется импульсно-фазным, а работающий на его основе прибор представляет собой фазовый регулятор мощности.

Симисторные схемы применяются во многих устройствах, при работе с которыми приходится иметь дело с индуктивной нагрузкой — обмотками электродвигателя, в частности. К этой же категории промышленных и бытовых приборов относят:

  • стиральные машины, фены, а также компрессорные установки;
  • кипятильники, пылесосы и ряд моделей осветительных приборов;
  • насосы и асинхронные электродвигатели заводских станков;
  • котельное оборудование и даже обычные паяльники.

Характер применения оборудования, управляемого посредством фазовых регуляторов мощности на симисторах, практически одинаков. Различаются только эксплуатационные показатели самих полупроводниковых устройств: величина тока, мощность в нагрузке, эффективность управления, экономичность и другие.

Порядок снятия вольт-амперной характеристики (ВАХ)

Перед подачей напряжения на испытательную установку рукоятка управления ЛАТРом должна находиться в крайнем положении, соответствующем нулевой величине напряжения на выходе. Затем, после включения питания, нужно размагнитить железо трансформатора.

Для этого рукояткой управления ЛАТРом ток через обмотку несколько раз плавно увеличивают до номинальной величины и снова опускают до нуля.

После этого начинается процесс снятия ВАХ.

Читать еще:  Arduino lcd регулировка яркости

vah 3

Оптимальным является работа в бригаде из двух человек. Один поднимает напряжение и фиксирует ток амперметра в нормируемых точках. Второй при этом снимает показания с вольтметра и записывает в заранее заготовленную таблицу.

Ток во вторичной обмотке нужно поднимать очень плавно.

Когда начинается участок насыщения, малому приращению напряжения от источника будет соответствовать резкое увеличение тока. На этом этапе нормируемые точки для измерения легко проскочить. Возвращать ручку ЛАТРа назад с целью снять показания вольтметра поточнее нельзя. Нужно плавно сбросить напряжение до нуля и начать процесс сначала.

Разрешается снимать не всю характеристику полностью, а ограничится для проверки лишь тремя ее точками. Поднимать напряжение на обмотке выше 1800 В не допускается.

По достижении конечной точки для измерений напряжение ЛАТРа плавно уменьшают до нуля, после чего проверочную установку отключают от сети.

Ещё одно интересносе видео о Ретоме 21 и снятии ВАХ с ТТ от профессионального энергетика:

Схема работы, сильные и слабые стороны тиристорных стабилизаторов

Рассмотрим подробнее алгоритм работы тиристорного стабилизатора:

  1. При изменении параметров входного тока фаза задержки (длительностью до 20 мс) используется для измерения значения входного напряжения сети.
  2. Сравнив фактические и допустимые токовые характеристики, при необходимости процессор платы управления подает команду на коррекцию напряжения на выходе:
    • в случаях, когда отклонения входного напряжения находятся в рамках допустимого диапазона, происходит его коррекция до необходимого значения;
    • при скачках напряжения, выходящих за рамки допустимого диапазона, система защиты обеспечивает аварийное отключение устройства.

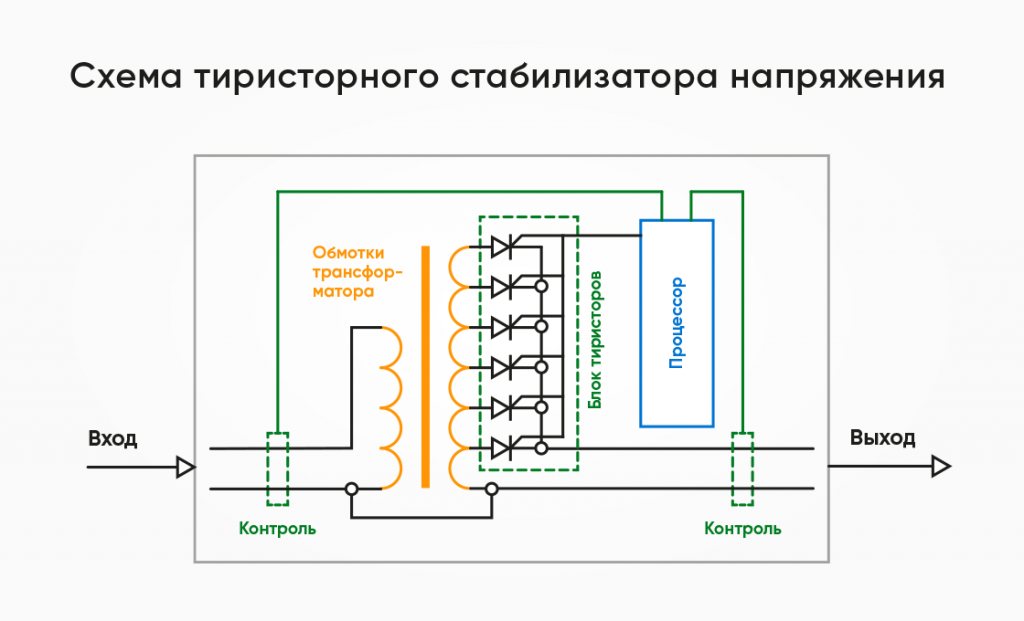

Схема тиристорного стабилизатора картинка

Тиристорные стабилизаторы напряжения обладают следующими преимуществами:

  • относительно высокое быстродействие – 20 мс (в сравнении с релейными приборами);
  • высокий КПД, который достигается благодаря отсутствию реле и подвижных элементов;
  • возможность функционирования во внешней среде с высокими или низкими температурами;
  • долговечность и надежность за счёт отсутствия механических деталей;
  • бесшумное функционирование;
  • устойчивость к перегрузкам.

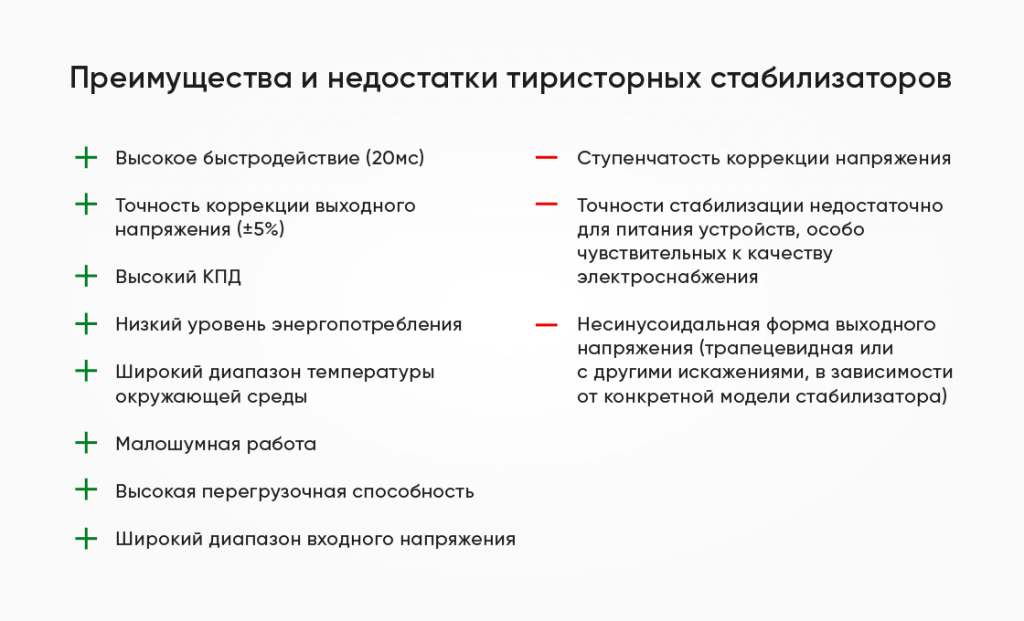

Преимущества и недостатки тиристорного стабилизатора картинка

Тиристорные приборы также отличаются достаточно высокой точностью стабилизации напряжения на выходе (от 5 до 10 %) по сравнению с релейными моделями, а также относительно широким диапазоном напряжения на входе, который позволяет их использовать в сетях с крайне некачественным напряжением.

Серьезным недостатком тиристорных стабилизаторов является дискретность (ступенчатость) коррекции напряжения. Ступенчатые скачки напряжения, которые появляются при переключении трансформаторных обмоток, ухудшают точность стабилизации и снижают скорость работы прибора.

Из-за указанных недостатков тиристорные стабилизаторы нельзя использовать для питания нагрузок, особо чувствительных к перепадам напряжения (например, ПК и периферийных устройств, профессиональных аудио- и видеоприборов, а также приборов с электронным управлением).

Кроме того, выходное напряжение тиристорных стабилизаторов имеет форму, отличную от синусоидальной (трапециевидную или с другими искажениями, в зависимости от конкретной модели), что делает нежелательным их использование для питания нагрузок с электродвигателями (например, насосов, систем отопления).

Сферы применения тиристорных стабилизаторов картинка

Если бы при подключении нагрузок обеспечивалось равенство сопротивлений потребителей, то и проходящие через них токи были бы одинаковыми. В результате того, что токи на фазах не равны, в нулевом проводнике появляется уравнительный ток и напряжение смещения.

Напряжения на фазах изменяются между собой, и возникает перекос фаз, следствием которого становится повышение расхода электрической энергии и неправильное функционирование потребителей, которое приводит к отказам, сбоям и быстрому износу изоляции.

Читать еще:  Морозильная камера норд инструкция регулировка

Для трехфазных автономных источников энергии перекос фаз может привести к разным неисправностям механизмов. В результате может возрасти расход топлива и масла на приводном двигателе, а также жидкости для охлаждения генератора. Эти неисправности приводят к повышению расходов на электричество, расходные материалы.

Не всегда, получается, рассчитать токи потребителей на фазах, чтобы выровнять их напряжения. Поэтому для предотвращения отрицательных последствий используют симметрирующий трансформатор, который выравнивает напряжения на фазах.

Устройство и принцип работы

Симметрирующий трансформатор монтируется в стационарном исполнении. Выводы к нагрузке и сети обычно размещены на нижней панели. Для намотки катушек трансформатора используют только медные провода. Обмотки имеют гальваническую развязку, то есть, не имеют между собой электрического соединения. На входе в устройство устанавливается электрический автомат, позволяющий обеспечить защиту трансформатора от короткого замыкания и чрезмерных нагрузок. Трансформатор имеет индикаторы присутствия напряжения на выходе.

Первичная и вторичная обмотки трехфазного трансформатора соединены по схеме звезды. В них включена вспомогательная симметрирующая обмотка, охватывающая первичную высоковольтную обмотку трансформатора. Эта обмотка спроектирована таким образом, чтобы она могла выдержать продолжительный ток нагрузки трансформатора при работе в номинальном режиме на одной фазе. Вспомогательная симметрирующая обмотка включена в разрыв нулевого проводника трансформатора.

При появлении уравнительного тока в нулевом проводнике вследствие несимметричной нагрузки, магнитные потоки обмоток в магнитопроводе компенсируются противоположными потоками вспомогательной обмотки. В итоге перекос напряжений на фазах полностью исчезает.

Схема подключения обмоток для выравнивания фаз изображена на рисунке.

Simmetriruiushchii transformator ustroistvo

Энергетические параметры симметрирующих трансформаторов ввиду добавления вспомогательной обмотки практически не изменяются, однако заметно уменьшаются потери электрической энергии в сети. При возникновении перекоса напряжений на фазах происходит их выравнивание.

Эксперименты и исследования ученых показали, что при соответствующем расчете числа витков рабочих и вспомогательной обмоток, напряжение на вспомогательной обмотке трансформатора при номинальном токе в нулевом проводнике становится равным фазному напряжению. При этом симметрирующая обмотка выравнивает электродвижущую силу до нулевой величины.

Симметрирующий трансформатор значительно уменьшает сопротивление нулевой последовательности трансформатора. Это позволяет значительно повысить ток короткого замыкания на фазе, что стало основным достоинством симметрирующих устройств, из-за легкой и надежной регулировки релейной защиты и ее работы при коротком замыкании.

Разрушающее действие повышенного тока короткого замыкания, возникшего на одной фазе, такого выравнивающего трансформатора намного ниже, в отличие от тока короткого замыкания при отсутствии компенсирующей обмотки, так как этот разрушительный несимметричный поток полностью компенсируется.

Если рассмотреть, как работает симметрирующий трансформатор при подключении несимметричной нагрузки на одну фазу, то видно, что максимальная нагрузка на фазу равна третьей части от трехфазной мощности источника энергии.

После включения мощной нагрузки на одну фазу возникает перекос фаз, поэтому возрастает вероятность выхода из строя подключенных к источнику потребителей нагрузки. Если мощность потребителей возрастет на треть от мощности источника, то трансформатор может выйти из строя.

Rabota simmetriruiushchego transformatora

На рисунке видно, что максимальная нагрузка на фазу может быть равной половине трехфазной мощности источника. Однако, источник будет воспринимать нагрузку, распределенную равномерно по всем фазам.

Читать еще:  Регулировка систем отопления в многоэтажных домах

Применение симметрирующего трансформатора позволяет снизить мощность генератора, при этом к нему будут подключены такие же по мощности приемники, как и без дополнительной обмотки. Для источника электричества нагрузка будет распределенной по фазам равномерным образом.

Как используется симметрирующий трансформатор

Такое устройство широко используется в различных областях:
  • В работе жилищно-коммунального хозяйства.
  • На садовых и дачных участках.
  • В промышленном производстве на станках с программным управлением.
  • В военной технике.

Симметрирующие трансформаторы располагают между потребителями нагрузки и источником электрической энергии.

Виды схем
  • Симметрирующий прибор с 3-фазным трансформатором включает три обмотки. Вторая обмотка соединена с четвертой по последовательной схеме, а со второй на других магнитопроводах зигзагообразно. Общее количество витков 1-й и 3-й обмотки такое же, как во 2-й обмотке. Эффективное функционирование симметрирующего устройства создается с помощью уменьшения сопротивления протекающим токам нулевой последовательности. Это намного повышает надежность функционирования при возникновении аварии. Между нулевым выводом N2 и N1 в схему подключены тиристорные ключи (6,7), сопротивление (10) и стабилитроны (8,9) для подсоединения фазных нагрузок.

Simmetriruiushchii transformator skhema 1

  • Эта схема состоит из:
    — магнитопровод 1, состоящий из трех стержней;
    — первичная трехфазная симметричная обмотка 2 с сетевым питанием;
    — вторичная обмотка 3, подключенная тремя лучами зигзага.Особенностью такой схемы является отсутствие тока нулевой последовательности во время любых режимов. Симметрирующий трансформатор наиболее надежен и прост в устройстве.

Simmetriruiushchii transformator skhema 2

Симметрирующие устройства могут снижать потери электроэнергии путем падения амплитуд колебаний, падения сопротивления, что увеличивает ресурс работы источников энергии в сетях, в которых возникли перекосы фаз. Такие устройства служат для увеличения надежности работы автономных бензиновых генераторов и различных потребителей энергии при перекосах фаз. Подобные устройства позволяют рационально использовать электростанции с небольшой мощностью.

Заключение по теме

Трансформаторы используются в большинстве окружающей нас техники. Знание об их внутреннем строении дает возможность при необходимости произвести их ремонт, обслуживание или замену.

Отличить первичную обмотку от вторичной бывает важно для правильного подключения устройства в сеть. Подобная проблема может возникнуть и при использовании самодельных устройств или трансформаторов без маркировки.

Непрерывная катушечная обмотка применяется только при напряжении 110 кВ и выше. При использовании в обмотке нескольких параллельных проводов транспозиция делается, как в винтовых параллельных обмотках.

Симисторный регулятор мощности

Простейший симисторный регулятор мощности состоит из симистора, переменного резистора и емкости (конденсатора).

Работает схема следующим образом. При включении устройства в сеть начинает заряжаться конденсатор.

Когда напряжение на нем достигнет напряжения открывания симистора, на выход схемы поступает импульс положительной или отрицательной полярности в соответствии с поступившей на вход полуволной. При переходе синусоиды входного тока через ноль симистор закрывается.

Переменный резистор и емкость образуют RC-цепочку, формирующую величину отсечки, т.е. время между двумя импульсами тока на выходе схемы. Чем больше их величины, тем больше величина отсечки и меньше ток, протекающий через нагрузку.

Применение регуляторов мощности на симисторе вместо переменного резистора, подключенного последовательно с нагрузкой, снижает потребление электроэнергии и повышает долгосрочность работы устройства.
