Толщина бетонного основания под брусчатку

Парковки на пучинистом грунте – ЭППС под бетонную плиту или брусчатку

Для пучинистого грунта существует несколько технологий устройства дорожек и парковок, чтобы любовно уложенную по осени плитку или отлитую плиту по весне не перекосило или вовсе не поломало. С появлением таких материалов, как геотекстиль и ЭППС, появилась реальная возможность нивелировать воздействие сил морозного пучения и избежать необходимости регулярной переделки. Умельцы FORUMHOUSE выбирают современные технологии, чего и всем желают.

Содержание

• Проблемы пучинистого грунта.
• Парковка с брусчаткой на пучинистом грунте.
• ЭППС под бетонную плиту для парковки на пучинистом грунте.

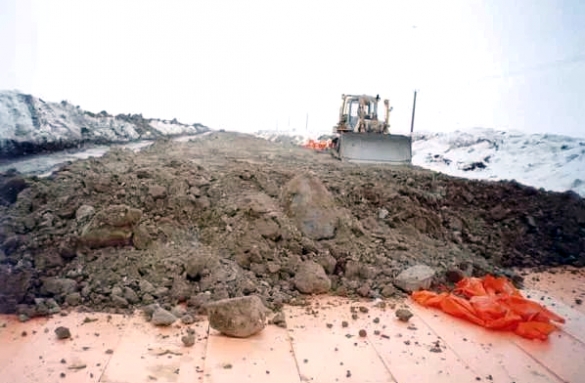

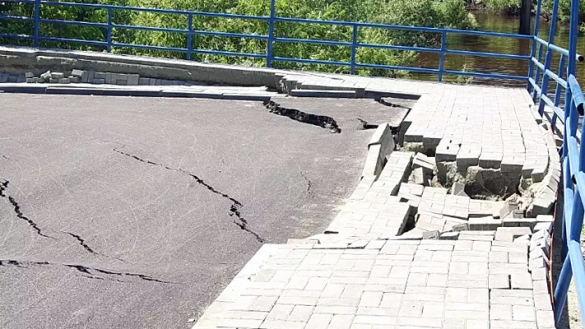

Чем грозит морозное пучение

Пучением называется свойство грунта значительно увеличиваться в объеме при замерзании находящейся в нем влаги. И хотя на это явление сильное влияние оказывает УГВ (уровень грунтовых вод), в большей степени оно зависит от состава почвы. Даже залегание грунтовых вод на уровне нескольких метров, при промерзании не гарантирует, что грунт не вспучит, так как существует еще и капиллярный подъем.

Морозное пучение связано как с УГВ, так и со свойствами грунтов основания. Если УГВ в период промерзания составляет 2-3 м, то это ещё не значит, что пучения не будет. Есть такой процесс – капиллярный подъем воды. Кроме того, согласно теории тепломассопереноса, вода движется к фронту промерзания. Пучение происходит при наличии свободной воды в грунте (именно свободной) и отрицательной температуре. Сильнее всего на пучение в грунте влияет пылеватая фракция. Если УГВ в период промерзания держится высоко (0,3-0,5м), то пучить будет и щебеночную «подушку», и песчано-гравийную смесь, и любое другое основание.

При закладке фундаментов существует целый комплекс мер, позволяющий строиться на пучинистых грунтах без плачевных последствий. Кое-что из этого арсенала востребовано и при обустройстве парковок.

Парковка с брусчаткой на пучинистом грунте

По большому счету, устройство парковки с брусчаткой на пучинистом основании кардинально от аналогичного процесса на других основаниях не отличается. Один из важнейших этапов – снятие плодородного слоя до более твердых масс, тем более что выбранный грунт можно использовать.

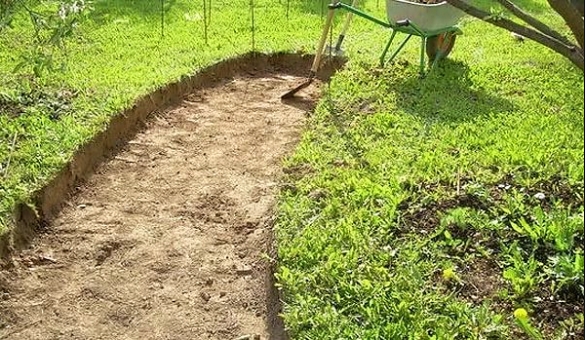

Плодородка под площадку снимается по определению, срезанной плодородкой поднимаете уровень участка вокруг площадки/парковки.

Так же необходимо придать уклон, чтобы осадки и талые воды стекали в направлении дренажного колодца, если он есть, или просто быстрее отводились с площадки. При этом желательно не допускать чрезмерной выборки твердого слоя, так как рытвины придется выравнивать песчаной подсыпкой с трамбовкой.

Если бы речь шла о почвах, неподверженных пучению, следующими этапами были бы: песчаная подушка (10 см) и по ней брусчатка; песчаная подушка, цементно-песчаная смесь (5-7 см) и уже по ней брусчатка; армированная сеткой или фиброй бетонная плита (10 см), плюс брусчатка на клеевую смесь.

На пучинистых же грунтах никак не обойтись без геотекстиля, дренажной подушки из щебня, также наши умельцы советуют использовать прием «УШП-истов», и включать в прослойку утеплитель.

Другое дело, что у нас тут пучение, вода и прочее, поэтому желателен уклон и подсыпка из щебня по площади вместе с «отмосткой». Можно сделать, например:

• Геотекстиль (200 или 300 г/м²).
• Трамбованный щебень (фракция 20-40 мм).
• ЭППС (по отзывам, 30 мм достаточно, но я бы 50 мм положил).
• Песок (10 см).
• Брусчатка (для парковки по песку 30 мм толщины мало, нужно не меньше 60 мм).

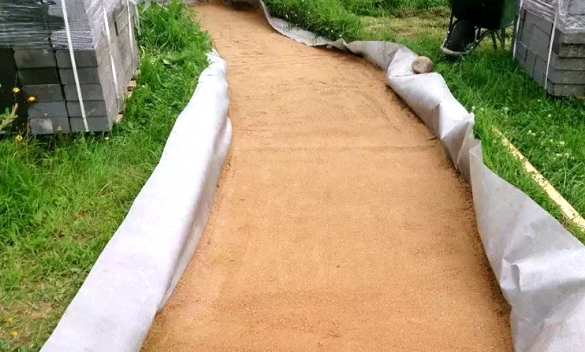

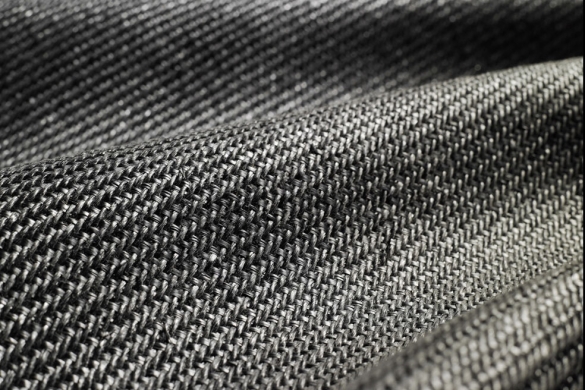

Геотекстиль в «пироге» используется, чтобы щебень постепенно не затягивало в почву, и он сохранял свои дренирующие свойства.

Еще один вариант для пучинистого грунта – использование георешетки, как советует Groundworkturf:

• Геотекстиль.
• Песчаная подушка – 5 см.
• Объемная георешетка – h 10 см.
• Щебень – 12-15 см (фракция 20-40 мм).
• Щебень – 5 см (фракция 5-10/5-20 мм).
• Цементно-песчаная смесь – 5-7 см.
• Брусчатка.

И ЭППС, и георешетка обеспечат «плавающее» основание, которое будет предохранять парковку/дорожку/площадку от деформаций, когда в качестве финишного слоя брусчатка или гравий.

Но если под брусчаткой планируется бетонная «подушка», без ЭППС не обойтись.

ЭППС под бетонную плиту на пучинистом грунте

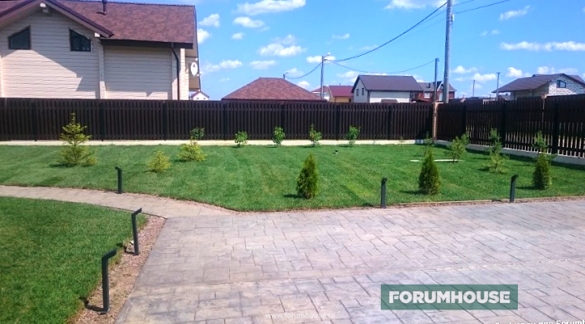

Такой вариант обычно выбирают владельцы домов и других строений на участке, возведенных на утепленной шведской плите, убедившиеся в ее эффективности.

При строительстве дома в качестве фундамента я предпочел УШП и доволен своим выбором. В следующем сезоне предстоит облагораживание участка и строительство парковки. Мне думается, что укладка на подготовленную подушку слоя ЭППС в 50 мм и последующая заливка плиты в 100 мм разумнее, нежели заливка плиты в 150 мм. Насколько я понимаю, на плиту парковки гораздо сильнее воздействуют силы морозного пучения, чем те автомобили, которые на ней стоят.

Свою тему IlyaIvanov открыл, чтобы выяснить некоторые нюансы и узнать мнения практиков, оказалось, что подобная конструкция вполне жизнеспособна. У одного из наших умельцев с ником smyra и отмостка, и подъездная дорога сделаны на базе ЭППС толщиной 30 мм, уложенном на слой песка в 10 см. По словам умельца, по весне на 10-15 см поднимает заборные столбы, забетонированные на глубину 1,2 метра, а дорога и отмостка в полном порядке. Утепление основания практикуют и при строительстве дорог общего назначения.

По ходу обсуждения в теме прояснилось следующее:

• Разуклонка для плит не требуется – достаточно выдержать угол наклона в 3⁰.
• Предпочтительнее не самомесный бетон, а заказной, в идеале – класса В 22,5 (М300).
• Можно не делать температурный шов, если правильное армирование и марочный бетон.
• От грызунов утеплитель защищает засыпка щебнем по всему периметру.
• Минимальная толщина бетона под легковой автомобиль – 10 см.
• Минимальный защитный слой для арматуры можно сократить – с 4 до 3 см, так как ЭППС дополнительно защитит от влаги.

Кроме того, не стоит экономить на верхнем армировании.

Просчитал примерно (грунт под плитой принимаем за абсолютно упругий) под один автомобиль в три с половиной тонны весом. Нижний слой арматуры – 8 мм, А 400, сетка 200х200 мм, верхний слой – 6 мм, А 400, сетка 200х200 мм. Верхняя сетка оказалась нужна, так как у машины четыре колеса, в плите могут возникать изгибающие моменты разных знаков. Толщина плиты – 10 см, бетон В 20.

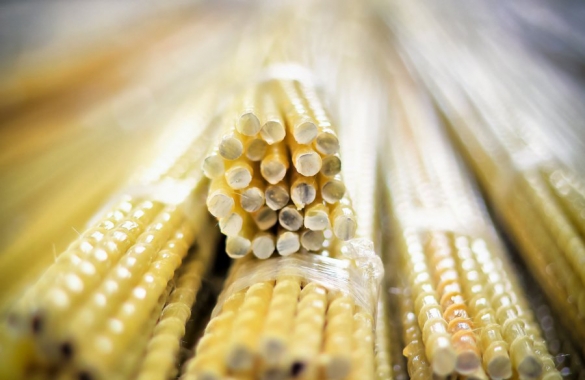

Высказывались мнения, что вместо железной арматуры можно использовать композитную, и микрофибру добавить в плиту не помешает. Но это личный выбор каждого, у стеклопластика масса как сторонников, так и противников.

Как говорится, сапожник без сапог, вот и топикстартер в итоге решил сэкономить на утеплителе, но никому не советует повторять свой эксперимент.

Как зачинщик отчитываюсь – ЭППС под плиту нужен. Я не положил. Песчаная подушка – 30 см толщиной, с проливкой и трамбовкой; гравий – 15-17 см с послойной трамбовкой; бетонная плита – 15 см толщиной, с армированием сеткой 150×150 мм (восьмерка). Нарезал деформационные швы, по периметру положил дренажную трубу. Несмотря на все, угол одной плиты подняло на 1,5 см, а вторая треснула. Мораль – не экономь на ЭППС.

Вывод

Как убедился наш умелец, не зря на пучинистых грунтах утепляют основание, это позволяет не только сократить бетонный слой и залить цельную плиту, но и защищает от деформаций и растрескивания.

Все подробности – в теме «ЭППС под бетонную плиту для парковки», о георешетках рассказывается в статье про экопарковки. Садовые дорожки и зоны отдыха можно замостить с меньшими затратами, как – в материале о самодельной плитке. В видео – об экологичной парковке.

Полное руководство по укладке тротуарной плитки на бетон

Укладка тротуарной плитки на бетонное основание обеспечивает покрытию наиболее высокую степень прочности. Такой способ чаще всего применяется в местах повышенной нагрузки, чтобы обеспечить надежное сцепление брусчатки и упростить выравнивание поверхности. Кроме того, он позволяет самостоятельно благоустроить территорию собственного дома даже новичкам, ведь укладывать материал гораздо проще, когда снизу твердая основа, а не подвижная песчано-щебневая смесь. При соблюдении технологии и строгом следовании инструкциям уложенное на бетон покрытие будет радовать глаз прекрасным внешним видом не один десяток лет.

Случаи, когда необходима укладка тротуарной плитки на бетон

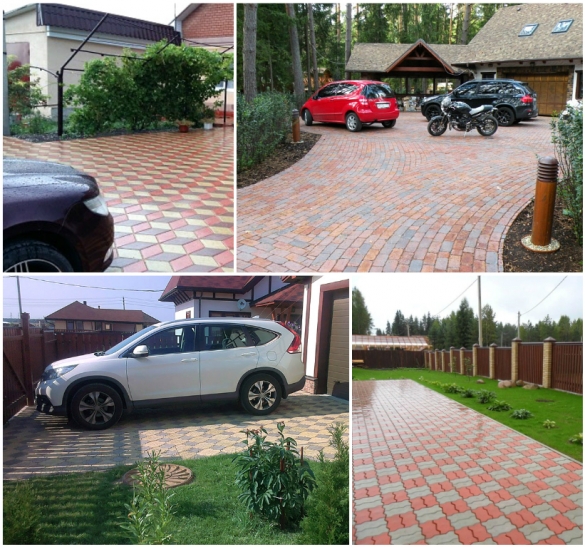

Плиточное покрытие на бетонной основе служит для организации территорий, где требуется особая прочность поверхности:

• парковок автомобилей;
• мест хранения крупногабаритной техники;
• территорий вокруг аптек, больниц, торговых центров;
• тротуаров и дорожек;
• городских площадей и парков;
• зон повышенной проходимости: у театров, рынков, супермаркетов.

Основные требования к качеству плитки

Базовые модели тротуарной плитки должны обладать эксплуатационными характеристиками, строго определенными ГОСТ 17608-91 «Плиты бетонные тротуарные»:

• Морозостойкость – не менее 200 циклов замораживания и оттаивания.
• Водопоглощение – не более 5%.
• Истираемость – не более 0,7 г/см2.
• Прочность – не менее 30 Мпа.

Если морозостойкость напрямую зависит от водопоглощения (чем ниже второе, тем выше первое), то истираемость и прочность во многом обусловлены классом бетона и толщиной покрытия.

• Для формирования тротуаров и пешеходных дорожек применяется бетонно-полимерная плитка толщиной до 30 мм.
• Брусчатка от 50 мм используется в местах значительной локальной нагрузки, по такому покрытию, например, может передвигаться легковой автомобиль.
• Для возможности перемещения тяжелого транспорта, например, по площадке возле большого торгового центра, выбирается плитка толщиной от 80 мм, изготовленная из бетона высокого класса прочности.

Кстати, если укладывать брусчатку на бетонное основание, то ее толщина может быть меньше даже в случае с площадками для крупногабаритного транспорта.

Где купить плитку в Ставропольском крае

Купить тротуарную плитку в Ставрополе и Михайловске можно в «Римском мастере». Бренд предлагает продукцию, по качеству не уступающую зарубежным аналогам. Разнообразие цветов, оттенков и модификаций сможет порадовать даже самых взыскательных покупателей. Брусчатка изготавливается на европейском оборудовании из первоклассного сырья, что делает ее особенно прочной, долговечной, стойкой к истиранию, выгоранию и разрушениям.

Местное производство, гарантия качества, огромный выбор, быстрая доставка – основные преимущества строительного материала торговой марки «Римский мастер».

Рассчитываем необходимое количество

Сегодня калькулятор расчета количества брусчатки можно легко найти в интернете. Достаточно задать размеры участка, размеры плиток и зазоров между ними, и он выдаст точное количество необходимого материала.

Но существуют некоторые нюансы, которые не все калькуляторы учитывают:

• рисунок кладки;
• вид и длина бордюра;
• нестандартная форма участка.

Совет: заказывать брусчатку всегда нужно на 5-10% больше необходимого количества с учетом подрезки по краю тротуара и ремонта покрытия в случае его повреждения.

Компоненты бетонного основания рассчитываются исходя из его толщины. Суммарная площадь покрытия в квадратных метрах умножается на толщину слоя бетона. Полученная цифра – это количество необходимых кубических метров материала.

Производим подготовительные работы для укладки материала

Подготовка основания для бетонной заливки осуществляется в несколько этапов:

1. Разбиваем участок. Колышками и шпагатом огораживаем площадь покрытия. Обязательно учитываем места для слива.
2. Проверяем разметку – минимальная высота от грунта до шпагата должна быть 0,4-0,5 метра (именно на такую глубину промерзает грунт).
3. Выкапываем траншею на 25 см и укрепляем края опалубкой во избежание дальнейшего их разрушения.
4. Засыпаем уплотнитель (это может быть уплотненный грунт, глина или другой материал).
5. Делаем «подушку» из песка на 10-15 сантиметров.
6. Насыпаем гравий или щебень, так же на 10-15 сантиметров, тщательно разравниваем и уплотняем.

После выполнения подготовительных работ важно дать «подушке» из песка и щебня устояться 2-3 дня. Затем можно приступать к заливке бетонной смеси.

Готовим подушку из бетона

После того, как слои песка и щебня отстоялись пару дней, заполняем траншею бетоном.

Для начала устанавливаем дренажи из кусочков асбестовой трубы. Отверстия в будущем позволят удалять лишнюю влагу.

Для обеспечения прочности основания используется арматурная сетка. Сначала на «подушку» из щебня выливается бетон (толщиной приблизительно 5 см), затем укладывается сетка, которая заливается еще одним слоем бетона до 10 см.

После этого происходит заливка бетонной плиты. Ее лучше осуществлять непрерывно в течение 3-4 часов до полного заполнения всей траншеи, иначе есть вероятность образования так называемых холодных швов, которые в дальнейшем приводят к разрушению основания.

После укладки бетон штыкуют для удаления воздуха и утрамбовки смеси. Через три дня, когда основание из бетона полностью застынет, можно приступать непосредственно к самой укладке тротуарной плитки.

Основные особенности кладки на бетон

Несмотря на то, что бетонное основание обеспечивает долговечность плиточному покрытию, есть один нюанс, незнание которого может нанести существенный вред любой брусчатке. Излишняя влага – основной враг покрытия, попадая между плитками при замерзании, она разрывает материал изнутри. Из-за чего плитка может отлететь уже в первую зиму. Поэтому обязательно нужно обеспечить надежный водоотвод и дренаж площадки.

Кроме того, процесс укладки тротуарной плитки на бетонное основание станет намного проще, если:

• В качестве основы использовать влажный, хорошо уплотненный песок (или раствор цемента), им также можно заполнить межплиточные швы.
• Обязательно устанавливать бордюры – они обеспечивают особую прочность и большую устойчивость покрытию.
• Приобретать брусчатку только проверенных производителей

Преимущества и недостатки

Мощение тротуарной плитки на бетон имеет ряд преимуществ:

• Устойчивость. Если кладка на песок может проседать под воздействием атмосферных явлений, то бетонному основанию это не грозит, так как закрепленная таким образом плитка не может сдвинуться с места.
• Долгий срок эксплуатации. Из-за равномерного распределения нагрузки брусчатка, положенная на бетон, надежно защищена от преждевременного разрушения.
• Ровная поверхность. Покрытие на бетонное основание кладется легко, позволяя подгонять самые сложные рисунки и различные элементы.

Но у такого покрытия есть и свои недостатки:

Влага. Поскольку бетон имеет довольно прочную и плотную структуру, вода не может проникать сквозь него в грунт, как это происходит в случае мощения на песок или щебень. При неправильно устроенных водоотводах есть риск повреждения материала – замерзая, вода выворачивает покрытие.

Поэтому лучше доверить укладку плитки на бетонное основание профессионалам.

Расходные материалы и инструменты

При необходимости самостоятельного мощения брусчатки на бетонное основание, нужно обзавестись следующими материалами и рабочими инструментами:

• Цемент.
• Песок.
• Щебень.
• Бетономешалка.
• Строительный уровень (50 и 100 см).
• Углошлифовальная машина (Болгарка).
• Толкушка (ручная или автоматическая).
• Колышки для разметки.
• Шнур или шпагат.
• Шланг.
• Киянка.
• Мастерок.
• Грабли.

Со всеми этими материалами и приспособлениями процесс укладки брусчатки станет намного проще.

Пошаговая инструкция по укладке

Укладка тротуарной плитки на бетон также проводится в несколько этапов:

1. Готовим поверхность: снимаем верхний слой грунта и хорошо его утрамбовываем.
2. Устанавливаем опалубку для бордюров. Для этого понадобится доска толщиной 40 мм, через каждый 10 сантиметров укрепленная кольями.
3. Подготавливаем нижний слой бетона: для защиты от прорастания травы и сорняков на грунт кладем геосетку, затем один слой щебня. Уплотняем и разравниваем.
4. Заливаем бетон. На щебень кладем арматурную сетку, распределяем смесь по всей поверхности слоем до 15 см. Делаем температурные швы и водоотводы.
5. Ставим бордюры. Для начала заполняем подготовленные траншеи щебнем и бетоном, затем размещаем в них бортовой камень.
6. Засыпаем сухую смесь для кладки из цемента и песка толщиной до 10 см. Тщательно ее разравниваем.
7. Укладываем плитку. На кладочную прослойку брусчатка размещается по 1 штуке «от себя». Для обеспечения наилучшего прилегания каждая плитка простукивается резиновым молотком.

Заполняем швы и промываем их слабым напором воды, пока не произойдет усадка покрытия.

Подготавливаем клеящий состав

Выбирая клеящий состав для мощения брусчатки на бетон, необходимо обращать внимание на следующие моменты:

• Основа клея: цементная или полимерная. Цементные смеси идеально подходят для наружных и внутренних работ, причем область их применения практически не ограничена. Полимерные содержат водорастворимые полимерные смолы. Они настолько прочные, что позволяют фиксировать тротуарную плитку даже на вертикальной поверхности.
• Морозостойкость. Смеси для наружного применения должны выдерживать широкий диапазон температурных воздействий и переносить до 100 циклов замораживания и размораживания.

Эластичность. Чем выше показатель эластичности, тем лучше амортизирующие свойства клеящего состава. А это значит, что после затвердевания он вместе с брусчаткой создает своеобразную амортизационную подушку, благодаря чему нагрузка передается на бетонное основание.

Укладываем плитку

Более подробно остановимся непосредственно на укладке самой плитки на уже готовое бетонное основание:

1. Удаляем опалубку.
2. Насыпаем песчано-цементную смесь.
3. Укладываем плитку, оставляя небольшие промежутки (приблизительно 5 мм). Зазоры не дадут ей треснуть при резких перепадах температур. Обязательно следует обращать внимание на то, чтобы расстояние между плитками было одинаковым, так покрытие будет иметь эстетически привлекательный внешний вид.
4. Начинаем кладку от бордюра (особенно, если мостим тротуар или дорожку).
5. Выравниваем поверхность каждого изразца киянкой (специальным резиновым молотком). Проверяем линию уровнем.

Широким обрезком доски или виброплитой придавливаем поверхность покрытия, чтобы плитки сели точнее.

Заделываем межплиточные швы

После того, как брусчатка уложена, заделываем межплиточные швы. Как правило, их заполняют той же смесью, из которой создавалась подушка под кладку. Такая «затирка» препятствует появлению растений, а также затрудняет попадание лишней влаги под плитку. Но при этом способе обязательно необходимо оставлять термошвы (специальные сквозные щели) для того, чтобы избежать деформации покрытия. Заполняют швы и песком, но в подобном случае нужно уделять особое внимание отведению воды, потому что песок достаточно хорошо пропускает влагу.

Меры предосторожности при проведении работ

При проведении любых строительных мероприятий, необходимо соблюдать предусмотренные меры безопасности. Укладка тротуарной плитки на бетон в этом смысле не является исключением. Поэтому важно:

• Использовать респиратор, работая с цементом.
• Резку осуществлять только в специальных защитных очках.
• Работая с бетоном, обязательно надевать резиновые перчатки.
• Тщательно отмывать инструменты от смесей сразу по окончании работ.
• Резать брусчатку только на твердых поверхностях.

Если строго следовать этим правилам, мощение на бетон не доставит особых хлопот.

Подводим итоги

Мощение брусчатки на бетон требует определенных навыков и достаточно серьезных подготовительных мероприятий. Но при тщательном выполнении всех этапов укладки покрытие на бетонной основе прослужит долгое время, сохраняя эстетичный внешний вид частного двора или городской улицы не один десяток лет.

Как правильно уложить брусчатку на бетонное основание?

Традиционная технология укладки брусчатки предусматривает песчаное или песчано-цементное основание с гидроизолированным щебеночным дренажом. Однако, в отдельных случаях, такое основание не является достаточно прочным. В этом случае, для усиления основы, вместо песка укладывают слой армированного бетона и уже по нему кладут плиточное покрытие пешеходной дорожки, площадки или проезжей части дороги.

Кроме этого, бетон, как основа, рекомендуется при укладке тротуарной плитки, имеющей небольшую толщину. В этом случае плитка кладется на цементный клей, закрепляясь на поверхности бетона. И, наконец, бетонная основа просто необходима при устройстве тротуарных покрытий на пучинистых и подвижных грунтах, которые могут разрушить легкое песчаное основание и привести к нарушению покрытия.

Главное достоинство монолитного бетонного слоя — его прочность и устойчивость даже при самых неблагоприятных условиях. Брусчатка, уложенная на бетон, не проседает при значительных механических и весовых нагрузках. Эту конструкцию покрытия можно использовать на автостоянках и паркингах, а также проезжей части дорог для легкового автомобильного транспорта.

Главная проблема при кладке

Армированный бетонный монолит является очень прочной основой, которая не подвержена просадкам и подвижкам. Поэтому укладка брусчатки на подготовленное бетонное основание обеспечивает прочное, надежное и долговечное покрытие.

Однако, эта надежность и долговечность может быть обеспечена только очень четким соблюдением технологии выполнения работ. Достаточно одной ошибки при укладке плитки, чтобы в результате она отвалилась от основания после первых же морозов.

Схематическое изображение укладки брусчатки на бетон в разрезе.

Дело в том, что песчаное и песчано-цементное основание способны пропускать влагу, проникающую через поры и микротрещины в плиточном покрытии. В этом случае вода, попадая на опорное основание, проходит через него и уходит в грунт. В случае с бетонным основанием этого не происходит.

Вся поступающая влага скапливается между брусчаткой и бетонной основой, а затем, при морозах, превращается в лед. В результате происходит разрушение материала, брусчатка поднимается и нарушается целостность покрытия.

Поэтому очень важно, чтобы при выполнении работ по укладке очень четко соблюдались все технологические требования. Выполнять мощение по бетонному основанию своими руками не рекомендуется, если только вы не являетесь профессионалом. Поручите эту работу профессионалам, если желаете иметь действительно качественное покрытие.

Устройство бетонного основания

Работа начинается с разметки пешеходной дорожки, площадки или проезжей части. Проще всего это сделать, натянув шнур на колышках по контуру будущего мощения. Натягивать шнур нужно немного выходя за пределы покрытия, что позволит в дальнейшем установить опалубку, а затем и тротуарный бордюрный камень.

По размерному контуру снимается грунт до глубины 25-28 см.

Снятую плодородную почву рекомендуется переместить на клумбы или газоны. В том случае, если верхний слой не плодородный и планируется завоз чернозема, то копать не нужно, а просто выполнить подсыпку тонкого слоя щебня. Если верхний слой глиняный, то и подсыпать не нужно — просто немного подравняйте поверхность и все.

На дно выкопанной траншеи или ямы насыпается щебень средней фракции и толщиной слоя 10-12 см, после чего его трамбуют. Этот щебень будет обеспечивать отвод воды от бетонного слоя. Поверх щебня необходимо насыпать слой песка толщиной 3-5 см и тоже утрамбовать. Это нужно для того, чтобы выровнять поверхность щебня и его острые края на порвали гидроизоляцию, которая будет лежать выше.

Далее, по контуру траншеи устанавливается опалубка из досок толщиной не менее 40 мм. Более тонкие доски могут прогнуться и не выдержать давления массы бетона. Опалубка закрепляется забитыми кольями на расстоянии не более метра друг от друга. После установки опалубки, на песок необходимо уложить слой гидроизоляции. Лучшим материалом для этого является геотекстиль. Если вы не смогли найти этот материала, то используйте полиэтиленовую пленку, сложенную вдвое.

Устройство опалубки.

Гидроизоляция необходима для защиты бетонного слоя от воздействия грунтовых вод, а также для того, чтобы при заливке бетонной смеси вода из нее не ушла преждевременно, обеспечив нормальную гидратацию цемента.

Соотношение составляющих бетонной смеси напрямую зависит от марки цемента. В том случае, если вы применяете для приготовления бетона цемент М500, то к нему добавляют 4,9 части щебня и 3,2 части песка, а для цемента М400 на каждую его часть необходимо добавлять 4,2 части щебня и 2,5 части песка. Такое соотношение позволит вам получить бетон марки М200. Более простым способом будет заказ уже готовой бетонной смеси от производителя. Это рекомендуется делать при необходимости заливки более 3 м 3 бетона.

Укладка бетонной смеси производится в два этапа. Сначала на дно траншеи укладывается слой толщиной около 3 см, на него ложится армирующая сетка с толщиной проволоки не менее 6 мм и шагом ячейки не более 100 мм. После этого, заливается второй слой в 5-10 см по высоте, немного не доходя до поверхности земли.

Через 2-3 дня можно будет приступать к укладке брусчатки. Вместо армирующей сетки можно использовать старые металлические трубы, куски арматуры, стальную полосу, проволоку и т.п. Весь этот металл укладывается так же в виде сетки, а отдельные элементы связываются между собой проволокой. Забетонированный арматурный слой придаст бетонному монолиту высокую прочность.

Установка бордюрного камня

Работы по укладке брусчатки на бетон начинается с установки бордюрного камня. Обрамление необходимо для того, чтобы плитка не разъезжалась в стороны и была четко зафиксирована на месте. Установку камня выполняют по натянутому на колышки шнуру. Высота установки бордюра — не более 10 см над уровнем земли. При разметке следует учитывать небольшой наклон поверхности брусчатки к краю дорожки для отвода дождевой и талой воды.

Вдоль натянутой нити прорывается траншея. Высота траншеи при этом должна совпадать с высотой бордюрного камня и щебеночной подушки в 3-5 см. Подушка нужна для лучшей устойчивости бордюра.

Установка бордюрного камня осуществляется на слой цементного раствора, выложенного на подсыпанную щебенку.

Выравнивание отдельных камней производится с помощью резинового или деревянного молотка. Через день, после того как раствор схватится, промежуток между стенкой траншеи и камнем засыпается песком и проливается водой для уплотнения.

Укладка брусчатки

Брусчатое покрытие по бетонному основанию, как правило, укладывают на сухую песчано-цементную смесь – гарцовку, которая способна очень хорошо фиксировать и удерживать элементы покрытия. Для приготовления гарцовки смешивают сухой песок с цементом в соотношении 1:6, не добавляя воды. Толщина засыпаемого слоя — 4-6 см. Смесь необходимо хорошо утрамбовать, а поверхность выровнять штукатурным правилом или доской с ровным краем.

Иногда вместо песчано-цементной смеси засыпают обычный песок без добавления цемента. Такая укладка возможна, но только при условии эксплуатации дорожки без интенсивных нагрузок. Обычный песок хуже фиксирует брусчатку на бетонном основании и существует риск ее просадки и подмывания песка дождевыми и талыми водами. Зато при необходимости выполнения ремонтных работ, сделать их будет намного проще, чем при использовании более прочной гарцовки.

Для брусчатки в местах с интенсивной нагрузкой, например на проезжей части дорог, прочности гарцовки оказывается недостаточно. В этих случаях брусчатку укладывают на цементный клей или густую цементную стяжку. Такая укладка более долговечна, но покрытие не подлежит ремонту — в случае просадок нужно будет его полностью удалять и использовать новые материалы, производя всю работу с нуля.

Тротуарная плитка укладывается на гарцовку в ходе продвижения «от себя». Мастер, выполняющий укладку, постепенно продвигается вперед, находясь на уже готовом мощении. Уложив определенный участок, необходимо произвести тщательную забивку швов между отдельными плитками. Если этого не сделать, то станет возможным проникание воды в пространство между бетонной основой и плиточным покрытие, что может привести в дальнейшем к разрушению покрытия.

Резка брусчатки выполняется болгаркой с алмазным кругом или на специальном отрезном станке.

В случае присутствия на пути укладки каких-либо препятствий в виде канализационных люков, дренажных решеток, фонарных столбов и т.п., их обкладывают целыми плитками, а кусочки, необходимые для обеспечения сплошного покрытия, укладывают уже во втором или третьем ряду от препятствия.

Подрезка камня необходима при любой укладке. Поэтому, начиная такую работу, заранее подумайте о наличии инструмента.

Завершение работ

После завершения работ по укладке вашей брусчатки на бетонное основание, ей необходимо просохнуть и отстояться в течение трех-пяти дней. После этого с поверхности сметают мусор и моют ее водой из шланга. Чистую плитку внимательно осматривают на предмет наличия незаполненных гарцовкой межплиточных швов. Если такие обнаружены, то пропуски необходимо заполнить. Качественное заполнение швов в покрытии обеспечит долговечность при его эксплуатации.

В ходе эксплуатации тротуарного плиточного покрытия необходимо регулярно производить уборку поверхности и своевременно удалять прорастающие в швах сорняки. В том случае, если по каким-либо причинам произошла деформация поверхности, возможно проведение ремонта с использованием имеющейся плитки. Ее просто вынимают из места деформации, поправляют слой гарцовки и укладывают на прежнее место.

Правильно уложенная на бетонное основание брусчатка служит долгие годы. Эта технология обеспечивает самое прочное плиточное покрытие.

Участок

Укладка брусчатки – отличное решение для улучшения придомовой территории, ландшафта сада и обустройства зоны отдыха. Выполнить мощение тротуарной плиткой можно самостоятельно – технология достаточно проста и не требует использования профессионального оборудования. Зная некоторые нюансы работы с бетонным основанием, получится создать красивое, прочное и износоустойчивое покрытие.

Тротуарная плитка на бетон: «подводные камни» укладки брусчатки

В качестве отделочного материала загородных домов, дачных участков, тротуаров, мощения площадок, беседок и патио многие предпочитают использовать брусчатку. Тротуарная плитка оптимально подходит для этих целей благодаря своим эксплуатационным характеристикам:

• стойкость к температурным колебаниям и возможность применения облицовки в регионах с суровым климатом;
• морозоустойчивость – качественная плитка выдерживает до 300-400 циклов заморозки/оттаивания;
• высокая прочность отделочного материала – до 300 кг/кв.кс.;
• экологичность бетонной брусчатки – при нагреве плиты не выделяют токсичных веществ, в отличие от асфальта
• на правильно уложенной брусчатке после дождя не образуется луж – вода через щели и ливневки впитывается в грунт;
• эстетичность и декоративность покрытия – на сегодняшний день производители предлагают широкий ассортимент моделей разного цвета, формы и фактуры;
• простота монтажа – выполнить укладку тротуарной плитки своими руками не сложно, главное – подобрать качественный материал и придерживаться технологии;
• срок службы покрытия из брусчатки – около 15-ти лет.

Использование плитки различных оттенков, игра фактурной поверхности, укладка по интересным схемам по типу мозаики оживит ландшафт сада и придомовую территорию. Кроме того, работа с брусчаткой позволит максимально проявить талант дизайнера и художественный вкус исполнителя.

Традиционно брусчатка укладывается на щебенчато-песчаное основание, размещенное непосредственно на грунте. Такой вариант считается более простым. В местах с повышенной проходимостью или под обустройство парковки требуется усиленное основание, обеспечивающее надежное покрытие. В этих случаях укладку плитку желательно выполнять на бетон.

Технология укладки брусчатки на бетонное основание имеет свои особенности:

• Плитка выкладывается на ровное подготовленное основание – это обеспечивает устойчивость готового покрытия. Даже под воздействием регулярных механических нагрузок плитка не просядет, а дорожки не утратят первоначальную конфигурацию.
• При монтаже надо обеспечить водоотведение и дренаж, чтобы вода не застаивалась на плиточном покрытии. Если этим требованием пренебречь, то влага скапливается в межплиточных швах, а при замерзании частички льда постепенно отрывают отделку от основания и как следствие – отдельные фрагменты вспучиваются и раскалываются по краям.

Важно! При заливке бетона особое внимание уделяется именно водоотведению. Специалисты рекомендуют создавать ливневки, точечные влагоприемники или укладывать покрытие с небольшим уклоном.

Особенности выбора брусчатки

Планируя выполнять укладку плитки своими руками, следует иметь представление о том, какие разновидности брусчатки бывают и как правильно выбрать облицовочный материал.

Перед покупкой необходимо определиться с основными параметрами:

• материал изготовления плит и назначение;
• способ изготовления тротуарной плитки;
• форма и размер брусчатки;
• качественные характеристики плитки.

Зависимо от используемого сырья при производстве плитка для мощения бывает: резиновой, деревянной, каменной, глиняной и бетонной. Выбор материала во многом определяется сферой использования брусчатки:

1. Для мощения садовых дорожек нередко применяют плиты из натуральных материалов – дерева и камня. Такие тропинки особенно выигрышно смотрятся в различных ландшафтных дизайнах.
2. Покрытие детской площадки лучше выполнить из мягких резиновых плит, использование которых снижает риск травм детей при падении.
3. Подъездную дорогу или парковочное место следует облицевать тротуарной плиткой из бетона, гарантирующей прочность и долговечность покрытия.

Современная брусчатка производится одним из методов: вибролитье или вибропрессование. Тот или иной способ определяет прочностные характеристики покрытия.

Особенности брусчатки, выпущенной методом вибролитья:

• основное предназначение – мощение участков, на которые воздействую небольшие нагрузки;
• недостаточно точная геометрия отдельных плит;
• четкость нанесенного изображения на брусчатку;
• широкий выбор самых разнообразных цветов;
• отлично подходит для обустройства садовых и дачных дорожек.

Плиты, изготовленные методом вибропрессования:

• применяется для мощения тротуаров, паркингов и дорог;
• обладает высокой прочностью;
• выпускается простыми формами;
• ограниченный выбор цвета.

Большинство производителей выпускают брусчатку в форме шестиугольников и классической брусчатки. Некоторые компании производят так называемую «елочку», «волну» и «ракету». Самый удобный и универсальный вариант – прямоугольная плитка. С ее помощью получится создать узоры, имитирующие кирпичную кладку, «лесенку» и «шахматы».

Важно! Для работы с тротуарной плиткой сложной конфигурации понадобится создавать или заказывать дизайн-проект.

Немаловажный критерий выбора – размер плитки. Чем меньше габариты отдельных элементов, тем эффективнее распределяется нагрузка. Для укладки прямых дорожек размер плитки особого значения не имеет, а вот для мощения дугообразных террас лучше использовать мелкую брусчатку. Круговые фигуры выкладываются специально разработанной брусчаткой.

При покупке необходимо проверить сертификат качества товара и узнать основные характеристики плитки:

• количество циклов оттаивания/замерзания;
• толщина брусчатки (4 см – для пешеходов, более 6 см – велосипедные дорожки, 7-8 см – для автотранспорта, 10 см – движение грузовых автомобилей).

Совет. Оценить качество плитки можно по звуку. Для этого надо аккуратно постучать плиткой о плитку. Звонкий звук означает качественную просушку и прочность материала. Глухой, наоборот, указывает, что при производстве технология была нарушена.

Правила мощения дорожек тротуарной плиткой на бетон. Советы экспертов.

1. Укладка тротуарной плитки своими руками пошагово выполняется только в ясную не дождливую погоду. Необходимо заранее распланировать время работы и ориентироваться на метеопрогноз. Высокая атмосферная влажность ухудшит схватывание бетонного раствора.
2. Верхний край брусчатки рекомендуется располагать ниже уровня газона. Выполнение этого условия облегчит процесс скашивания травы – газонокосилка не будет цеплять тротуарную плитку.
3. Выкладывать плитку следует только на подготовленное основание. Под заливку бетону лучше обустроить подушку из щебня.
4. Брусчатку желательно выкладывать с сохранением зазоров между элементами в 5 мм. Так называемый, температурный шов предотвращает появление трещин, искривления и движения плитки.
5. Проверку ровности укладки удобнее выполнять двумя уровнями. Коротким инструментом контролировать горизонталь соседних плиток, а длинным – правильность мощения выложенной части.
6. В первую очередь выкладываются цельные плиты, а в конце – резанные.
7. По завершению работ дорожка должна «выстоятся» в течение трех-пяти дней.
8. Для разметки участка надо использовать колышки, которые устанавливаются как можно чаще.
9. Цементно-песчаный раствор готовится с соблюдением пропорции 1:3, оптимальная толщина бетона – 30-40 мм.

Способы укладки брусчатки на бетонное основание

Мощение на бетон может выполняться одним из вариантов: на сухую цементно-песчаную «подушку» или на приготовленный жидкий раствор.

Укладка плитки своими руками (пошаговая инструкция приведена на фото).

Первый способ предусматривает устройство гарцовки из сухих материалов толщиною около 6 см. Брусчатка плотно укладывается на «подушку», а швы между плитами засыпаются цементно-песчаной смесью и поливаются водой. Процедура повторяется несколько раз.

Второй вариант обеспечивает долговечное и прочное мощение. Однако при укладке плитки на бетонный раствор покрытие после деформации не подлежит восстановлению.

Укладка тротуарной плитки своими руками: пошаговая инструкция

Инструменты и материалы

Для мощения дорожки понадобятся следующие материалы:

• брусчатка – закупается с небольшим запасом;
• бордюрный камень;
• щебень фракции 10-20;
• песок;
• цемент;
• вода;
• крестики для укладки.

Из инструментов надо подготовить:

• штыковая лопата;
• шнур;
• бетономешалка или дрель с насадкой миксер;
• уровень;
• резиновый молоток;
• мастерок;
• болгарка для подрезки плит;
• уровень для контроля горизонтальности;
• правило длинное и короткое;
• дачные грабли;
• жесткая щетка.

Разметка и подготовка участка

Подготовительные мероприятия подразумевают:

1. Планировка участка. Площадку необходимо измерять, разработать план раскладки, нарисовать примерную схему и обозначить размеры.
2. Подсчитать количество материала.
3. Используя колышки и бечевку перенести разметку на участок. Нитка будет указывать высоту плитки. На этом этапе надо предусмотреть угол наклона в 5° в сторону водостока.
4. Измерять пространство между уровнем почвы и бечевкой. Если высота менее 30 см, то придется снять верхний слой грунта, подготовив котлован.
5. Траншею очистить от корней растений. На дно насыпать щебенку слоем в 10-15 см, не забывая придерживаться уклона.

Приготовление и заливка бетонного раствора

При замесе раствора важно соблюдать точные пропорции. Для создания основы под брусчатку берется 1 часть цемента и 3 части песка. Смесь должна получиться достаточно жидкой по консистенции, напоминающая густую сметану.

Порядок заливки бетона:

1. На щебенку выливается раствор толщиною 2-5 см и разравнивается.
2. По периметру дорожки устанавливается бордюр. До заливки следующего слоя бетона должно пройти 24 часа.
3. Сверху бетона желательно уложить армирующую сетку для укрепления основания.
4. Повторно залить котлован песчано-цементной смесью. Толщина слоя — около 10 см.

Важно! При бетонировании большого участка или длинной дорожки через каждые три метра оставляются температурные швы шириною не меньше 5 см.

Порядок укладки плитки

При качественной подготовке бетонного основания проблем с укладкой брусчатки не возникнет. Монтаж брусчатки начинается от бордюра. Укладка выполняется в направлении сверху вниз в сторону стока воды.

На бетон нанести раствор толщиною около 3-х см и приступить к раскладке материала. Технология мощения во многом похожа на укладку плитки на пол своими руками. Чтобы выдержать одинаковое расстояние между брусчаткой можно использовать пластиковые уголки на 4-5 мм. Расположение выложенных плиток надо выравнивать резиновым молотком. Горизонтальность проверить уровнем.

Зазоры между брусчатками засыпать просеянным песком, излишки смести метлою. Готовое покрытие полить водою. При необходимости повторно усыпать швы песком и увлажнить.

Укладка плитки своими руками: пошаговая инструкция. Видео

Нюансы укладки брусчатки на старое бетонное основание

Если во дворе есть старые бетонные дорожки, то их можно кардинально модернизировать и выполнить мощение брусчаткой. Однако подобный метод допустим для покрытий, не имеющих существенных дефектов.

Алгоритм укладки плитки:

1. Оценить состояние покрытия.
2. Удалить с дорожки мусор, частички песка, жирные пятна и отколовшиеся фрагменты бетона.
3. Убрать бугры, трещины, а впадины зашпаклевать.
4. Нанести на поверхность плиточный клей, предназначенный для уличных работ.
5. Выполнить раскладку брусчатки.

Укладка тротуарной плитки своими руками: видео.

Брусчатка на загородном участке: фото-идеи

Подъездная дорога к дому, вымощенная тротуарной плиткой классической прямоугольной формы.

Сочетание двух контрастных цветов тротуарной плитки сложной формы.

Многогранное мощение с использованием брусчатки разных цветов и формы. Выполнение такой работы лучше доверить профессионалам.

Лаконичный дизайн ванной комнаты с приминением каменных плит. Разная ширина межплиточных швов подчеркивает природный стиль и облегчает укладку плитки в ванной своими руками.

Интересный орнамент прилегающей к дому дорожки подчеркивает архитектурный стиль дома и ландшафтный дизайн загородного участка.

Укладка плитки своими руками: видео
